ANSYS Lecture2

Mesh Control

Mesh Refinement

Practice

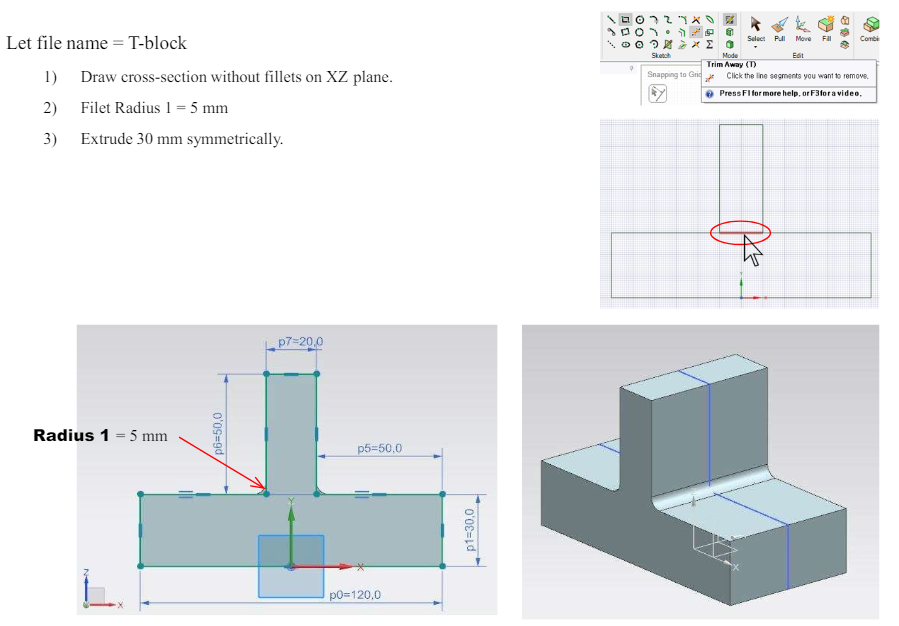

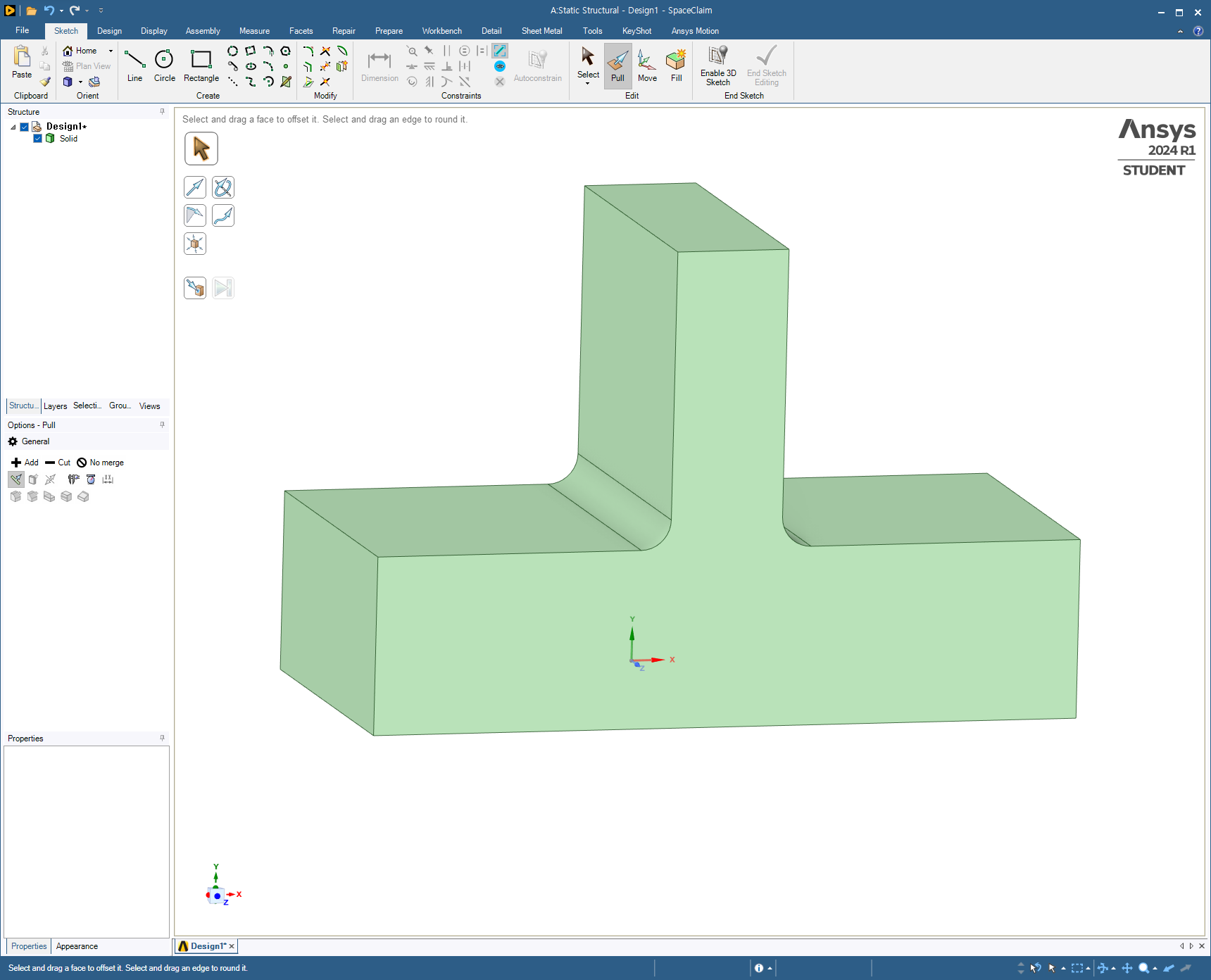

 먼저 직사각형 2개를 그린다음 Trim Away로 겹친 선을 지운다. 그리고 Filet Radius = 5mm, Extrude 30mm symmetrically(대칭적으로)로 모델링을 한다.

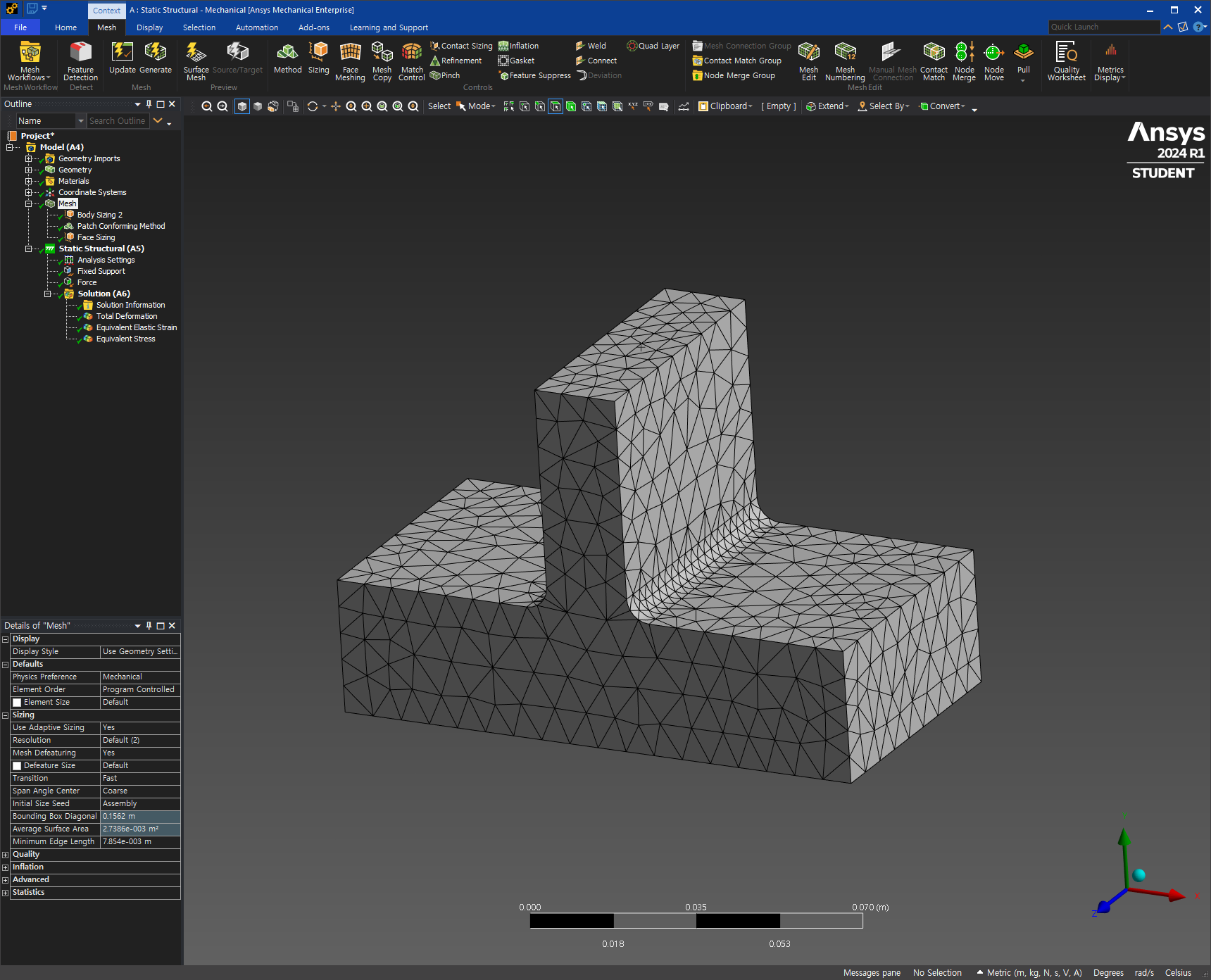

 Model에 들어가 Mesh Tab에 들어가 Method를 클릭하고 3D모델을 Apply하고 Definition에서 Method를 Tetrahedrons를 선택하고 Element Size를 7mm로 Mesh를 생성한다. 그리고 Filet Radius를 한 곳에 3mm로 좀더 촘촘한 Mesh를 생성한다.

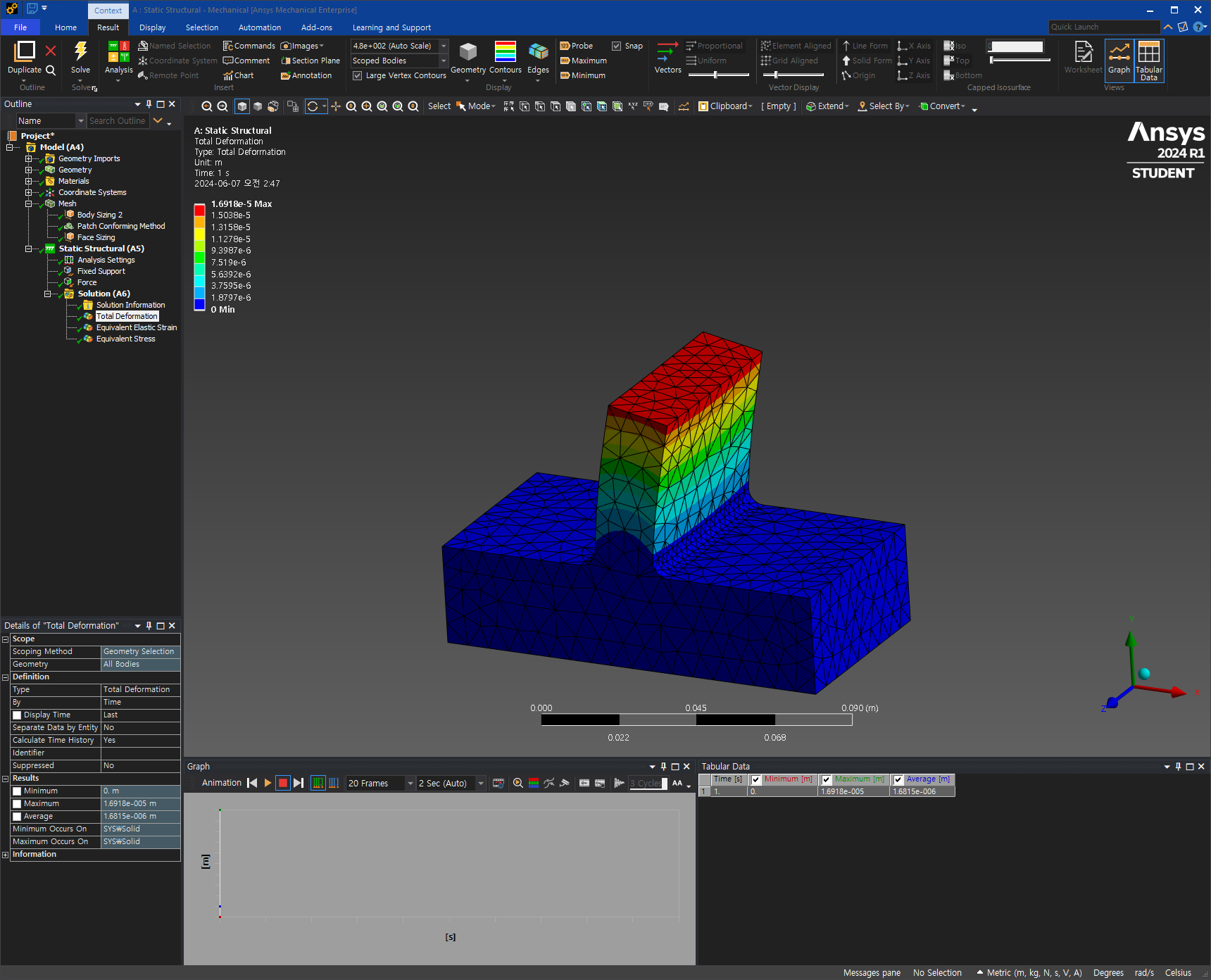

 이제 Bottom face에 Fixed를 하고 윗 면에는 x방향으로 2000N의 힘을 주고 결과를보면 다음과 같다.

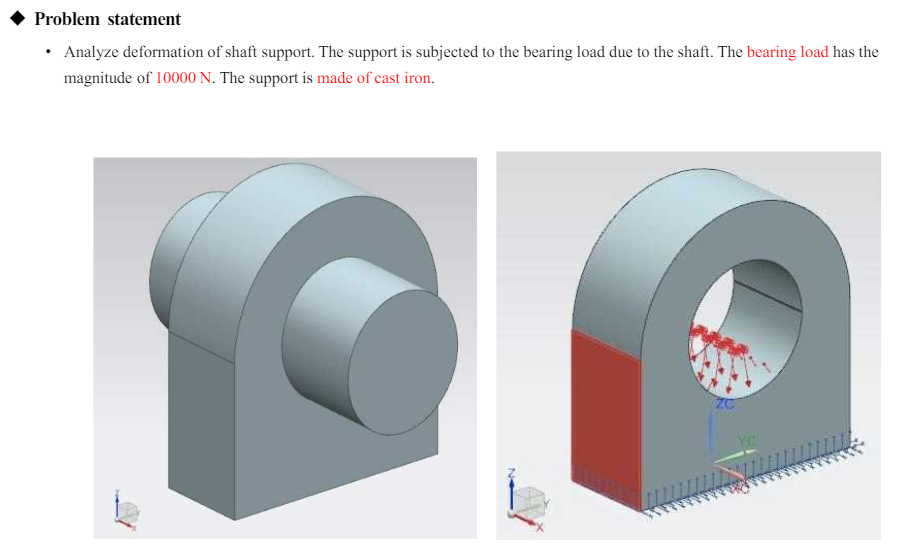

Symmetry Model

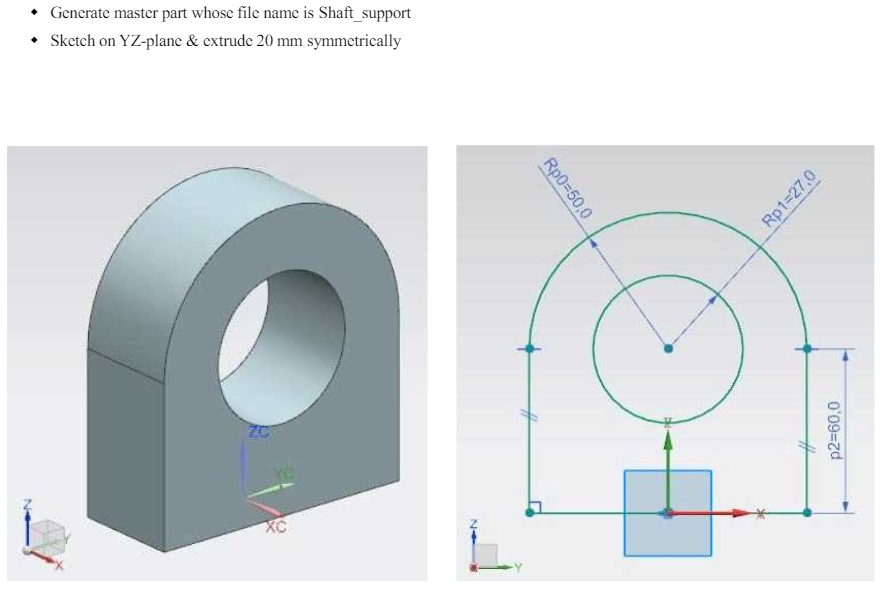

 다음과 같이 모델링을 한다.

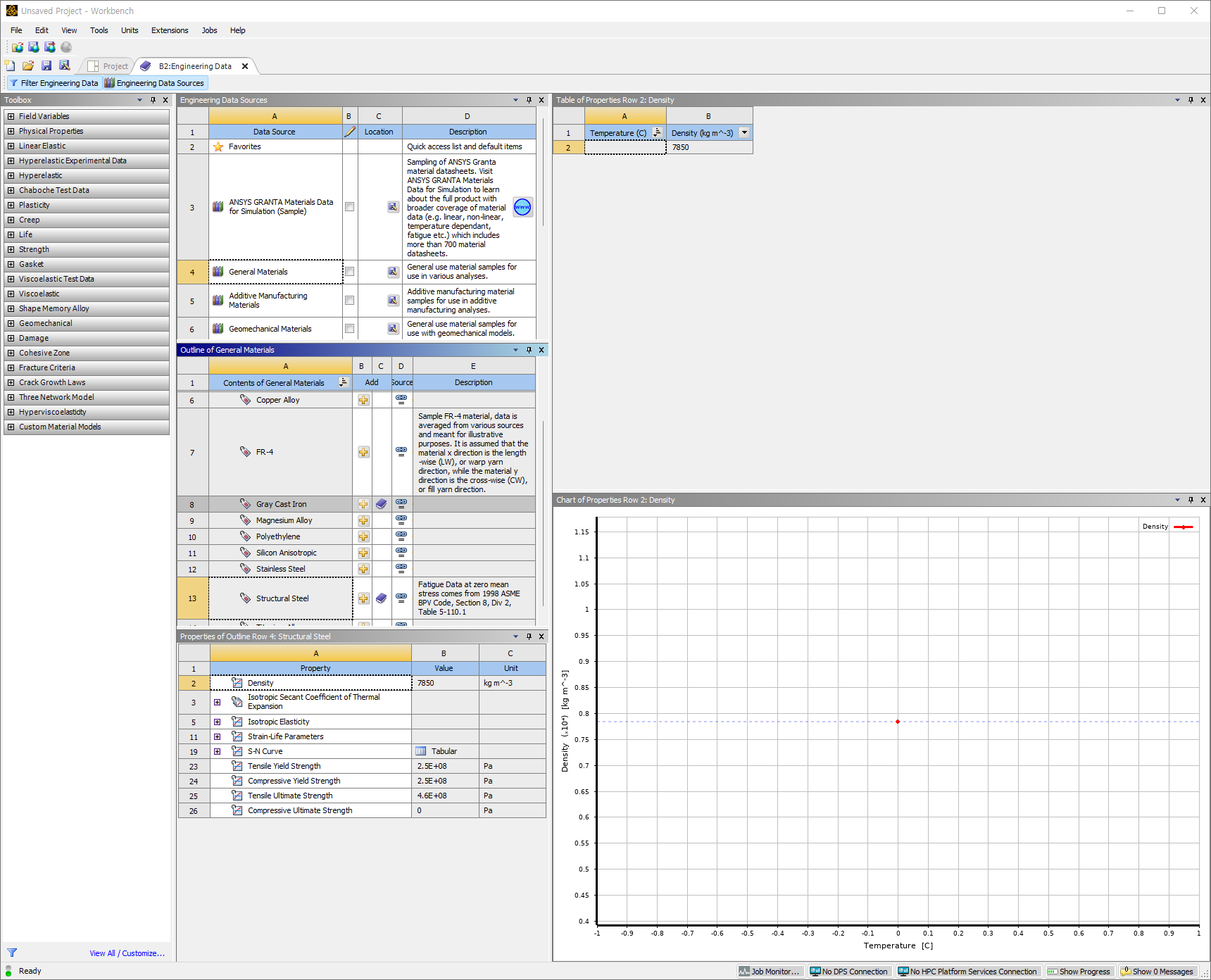

 Cast iron으로 만들어졌기 때문에 Engineering Data에 들어가 Engineering Data Sources Tab에서 General Materials를 누르고 Gray Cast Iron을 Add한다.

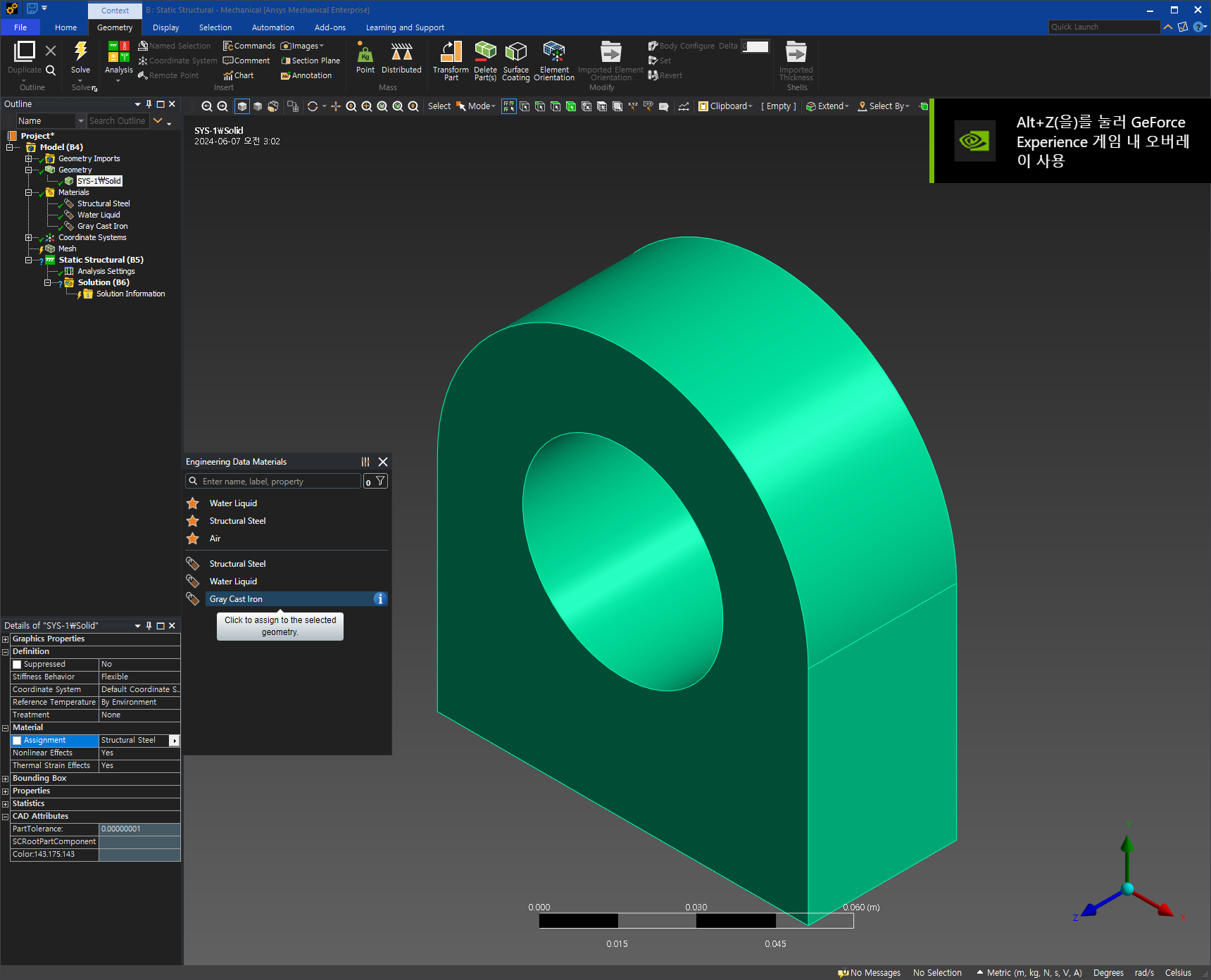

 이제 Model에 들어가 Material을 Gray Cast Iron으로 바꿔준다.

 Elements Type을 Tetrahedron, Element Size를 8mm로 Mesh를 생성한다.

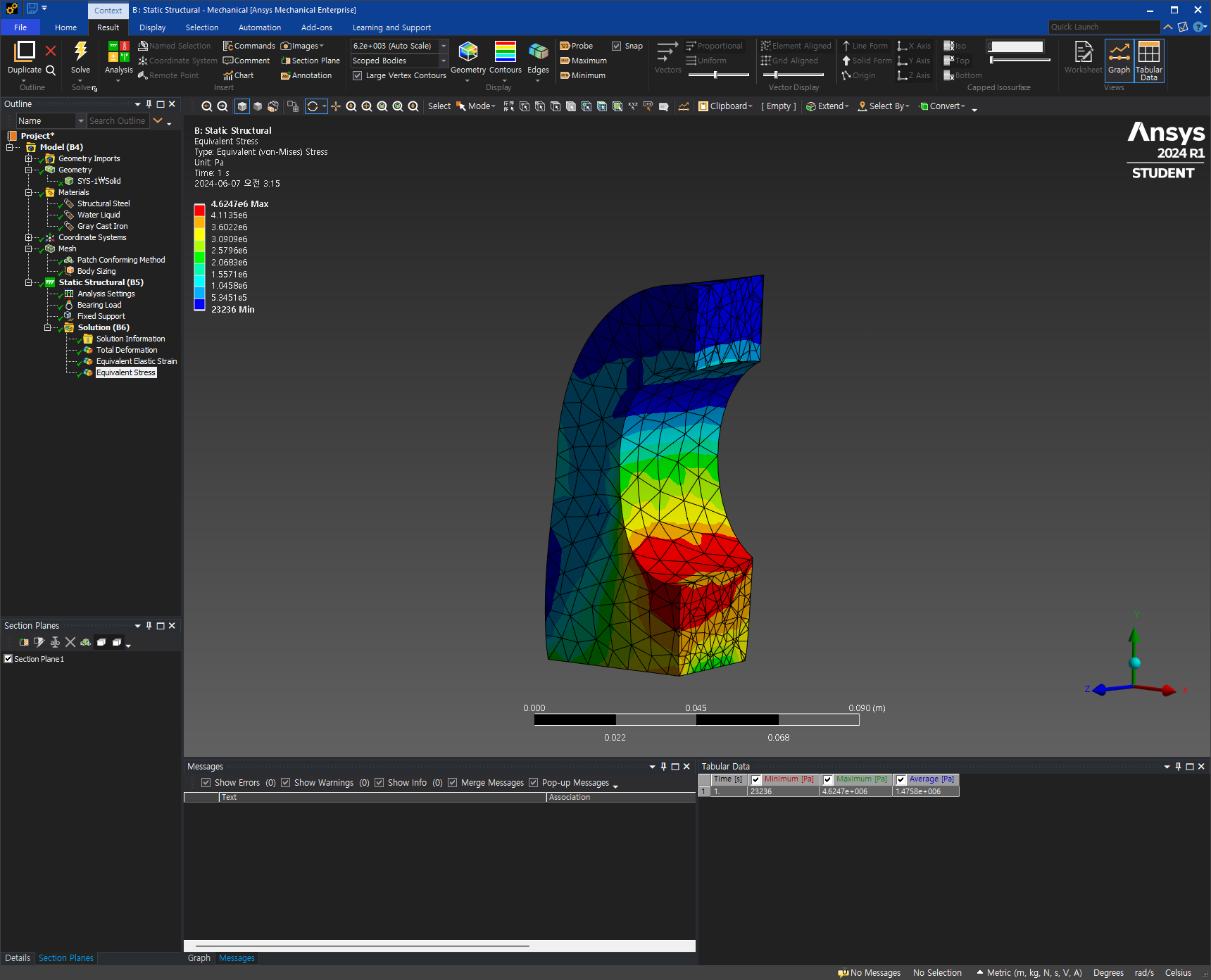

 이제 y방향으로 -10000N으로 Bearing Force와 Bottom에 Fixed를 준다. 한 단면을 보고싶어서 Section Plane을 선택하여 단면을 잘라 볼 수 있다.

Symmetry Analysis

Make Symmetry modeling

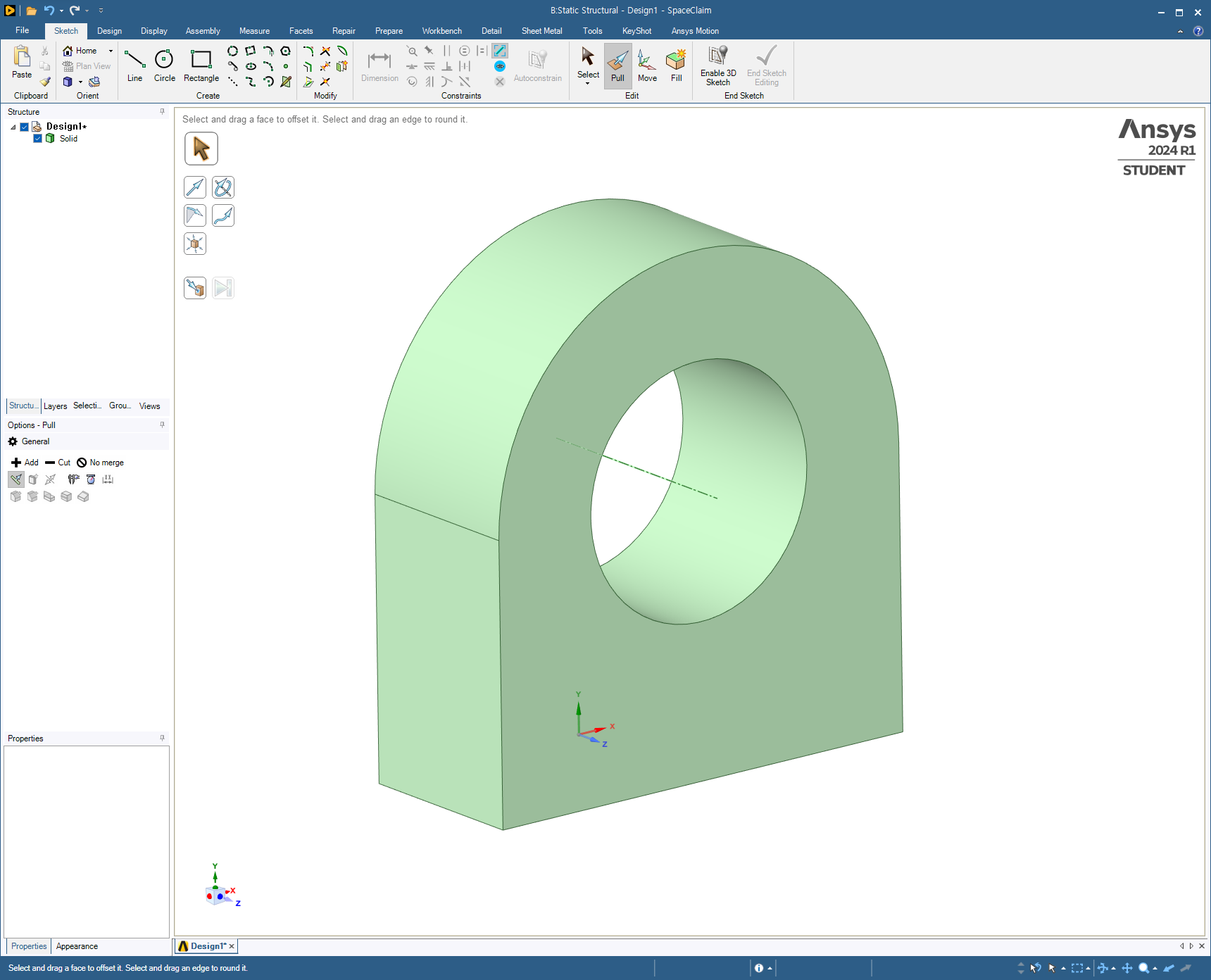

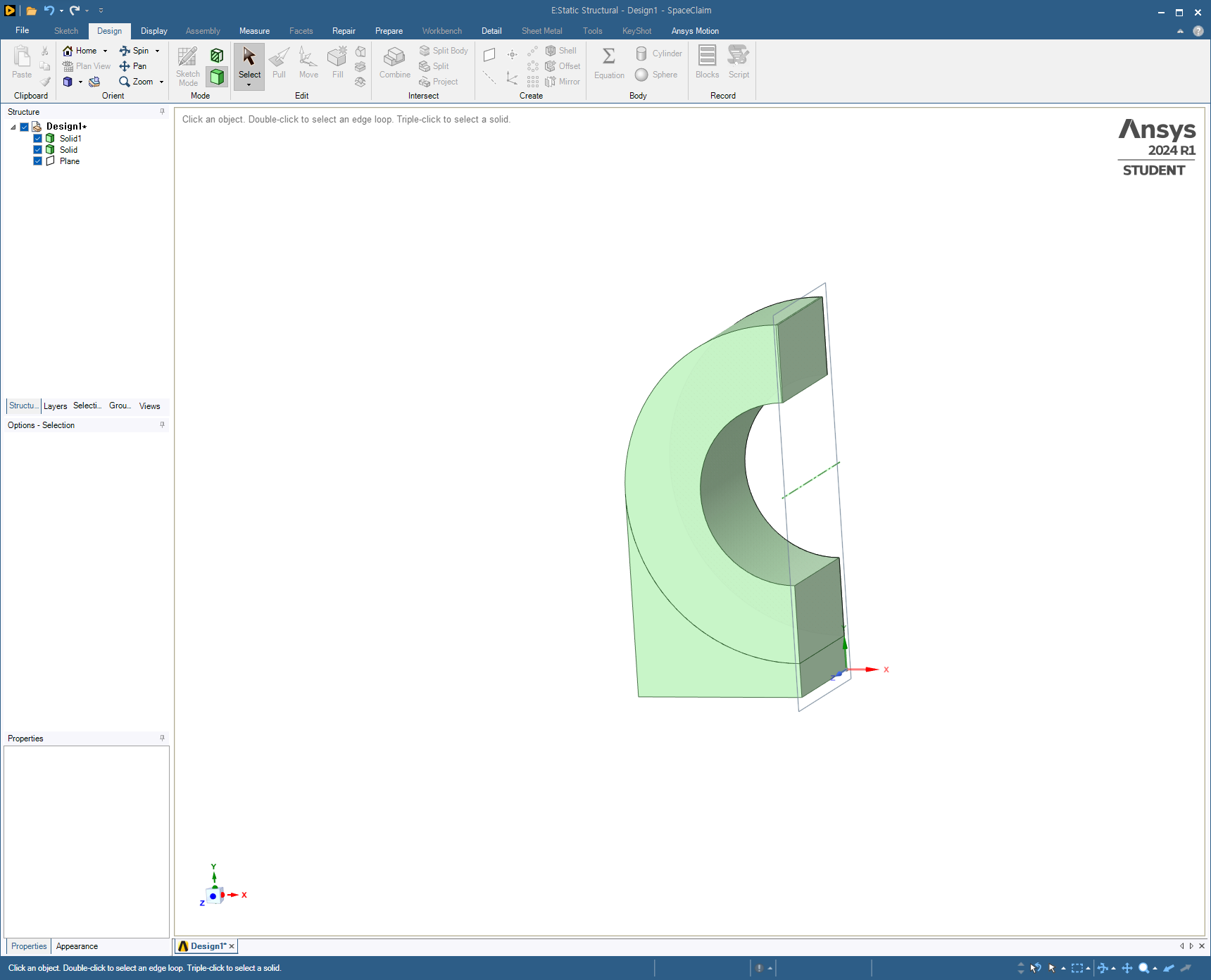

 이제 모델링을 통해 다음과 같이 절반으로 자른다.

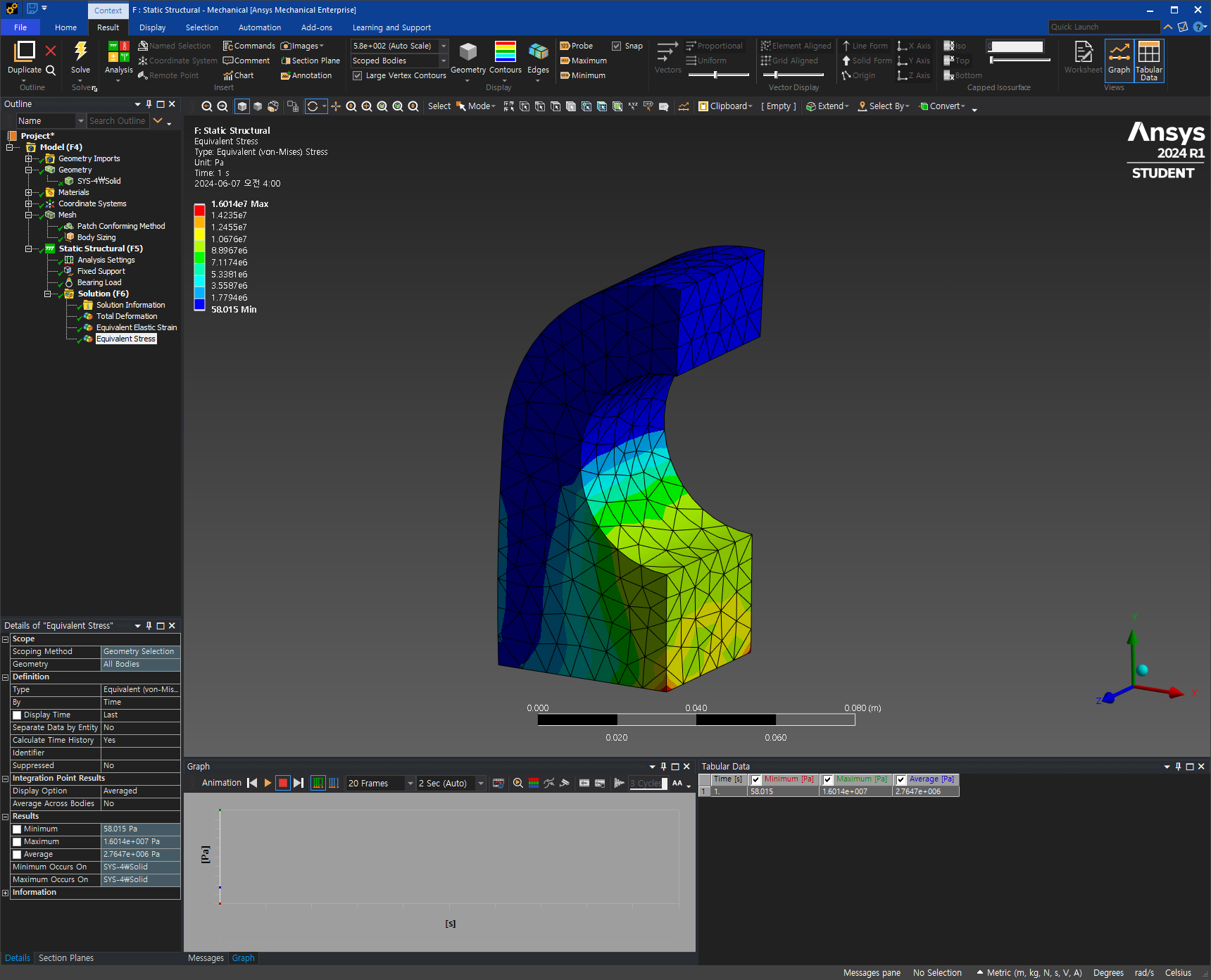

 위와 같은 Bearing load등을 주면 다음과 같이 출력된다.

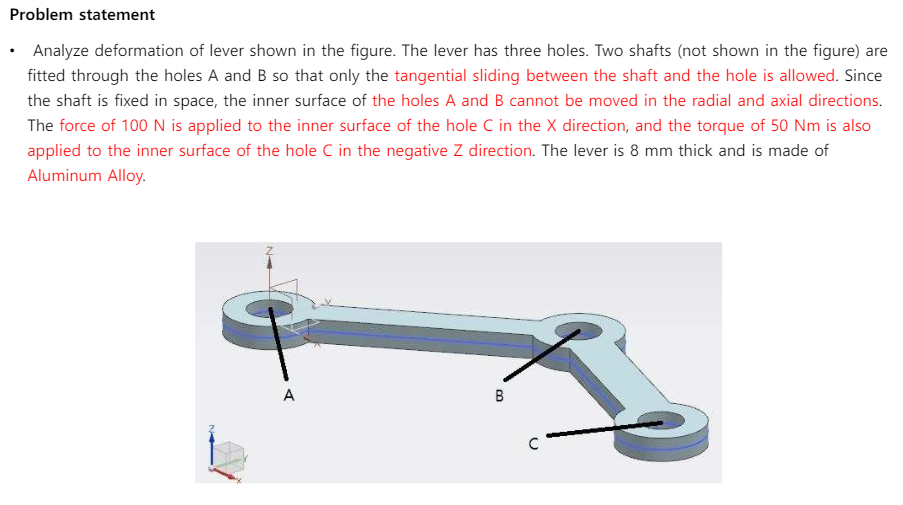

Load and Constraint in Cylindrical Coordinate

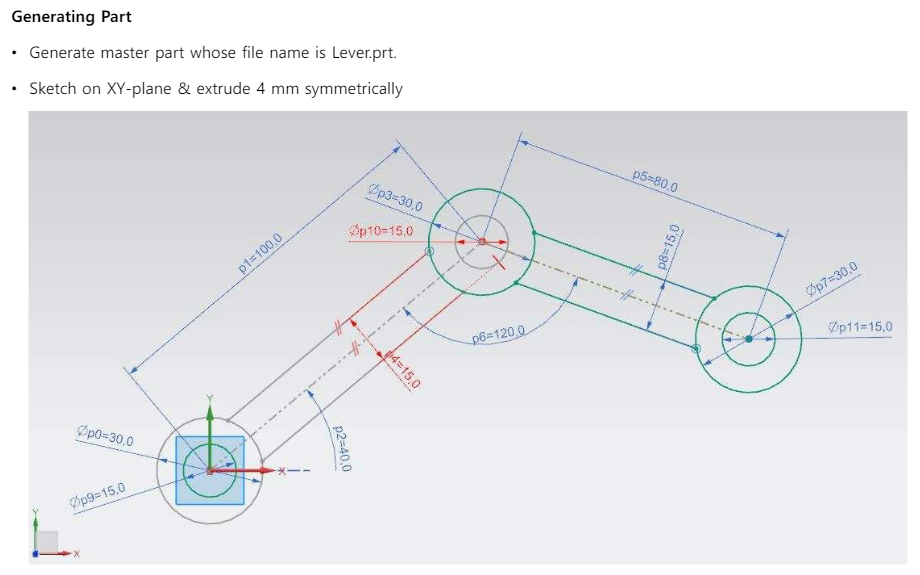

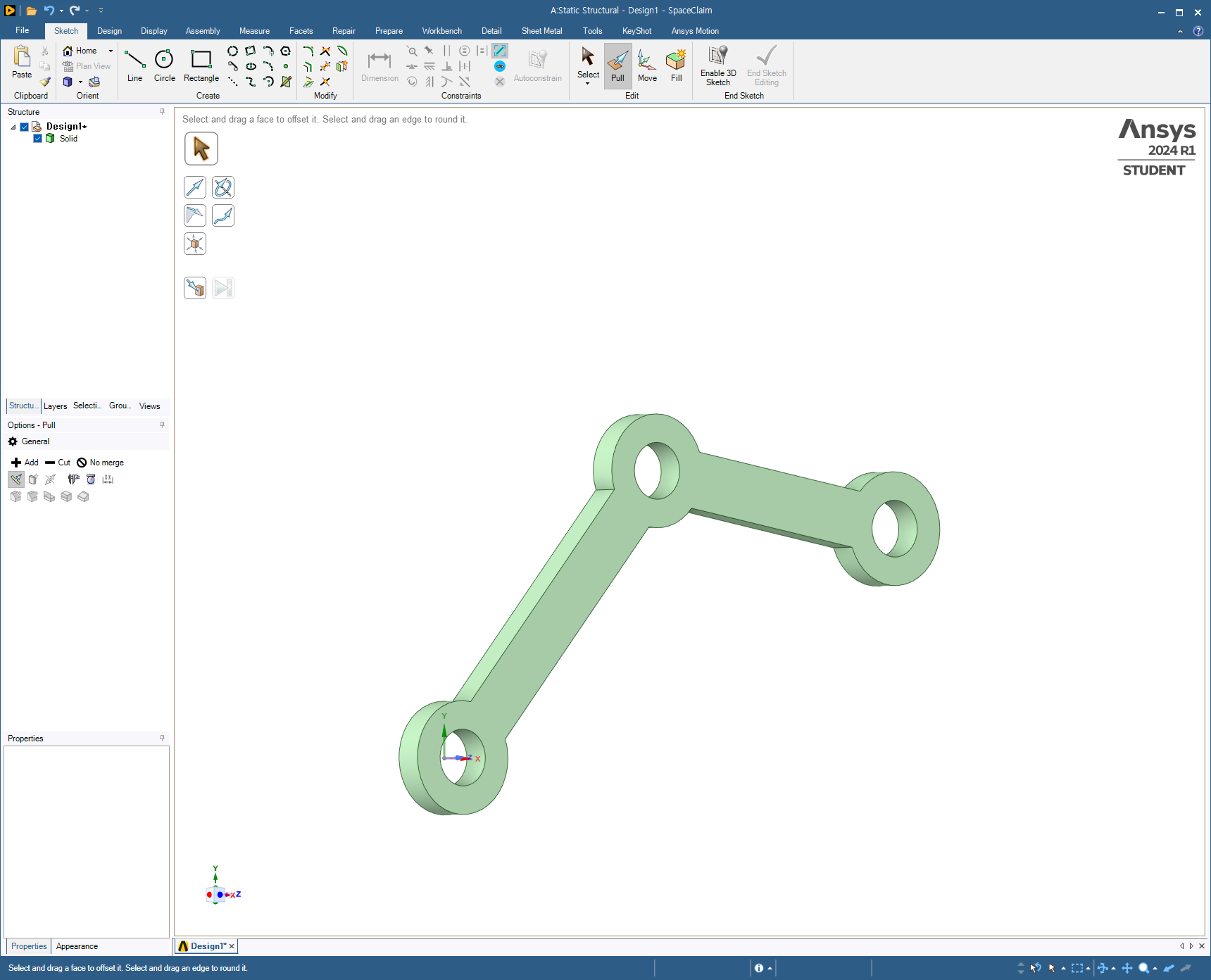

 다음과 같이 모델링을 먼저 한다.

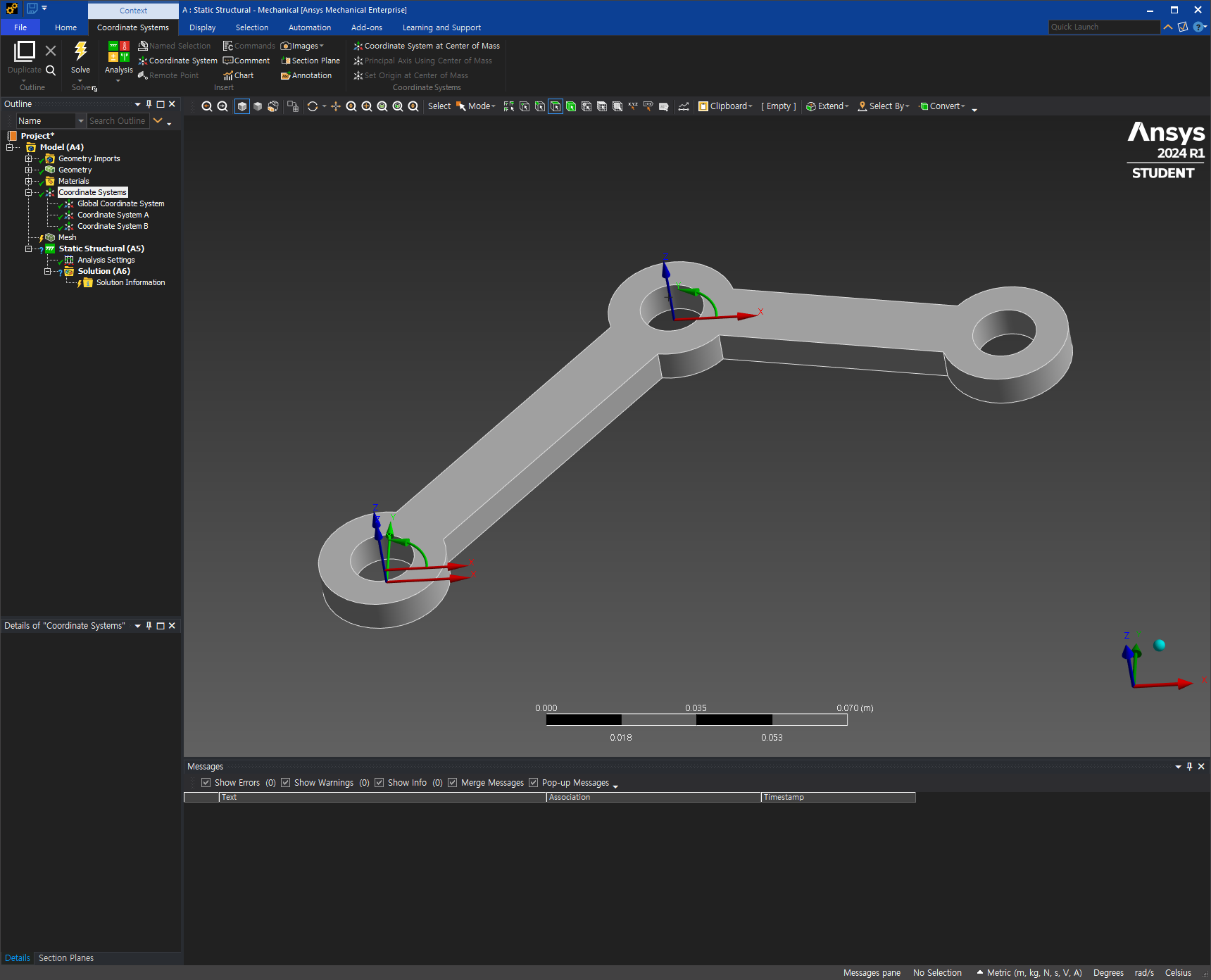

 먼저, Material을 Aluminum Alloy로, Coordinate Systems에서 Definition Type을 Cylindrical로, 두 Inner surface of cylinder를 각각 선택해 만든다.

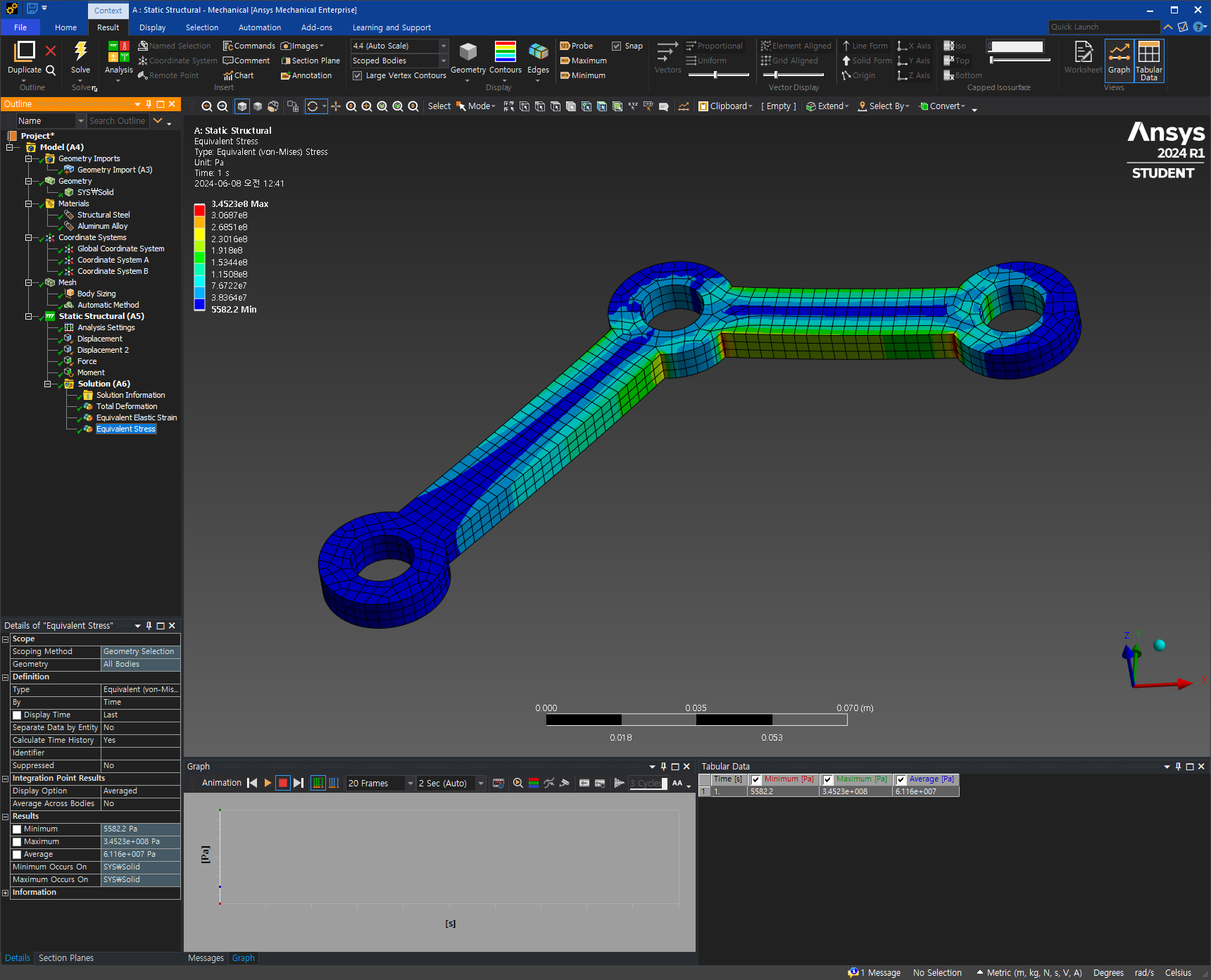

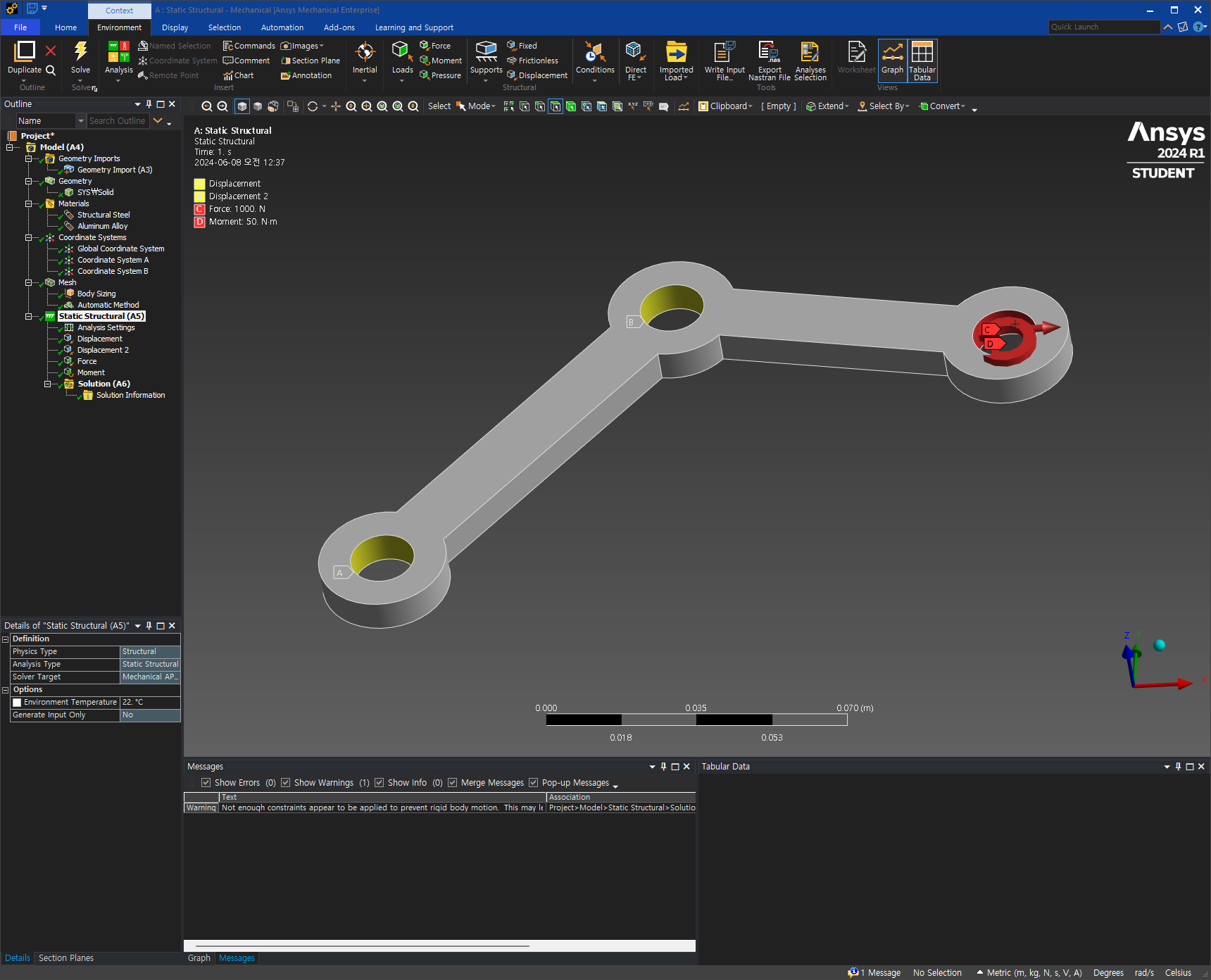

 이제 Elements Size를 3.0mm로, Elements Type을 Automatic으로 Mesh를 짠다. 그리고 Constrain에서 A와 B의 안쪽면에 Displacement로 각각 Coordinate System을 선택해 X = 0, Y = Free, Z = 0을 해준다. 그리고 C의 안쪽면에 X방향으로 1000N, Z방향으로 50Nm를 준다.
