ANSYS Lecture3

Contact Analysis

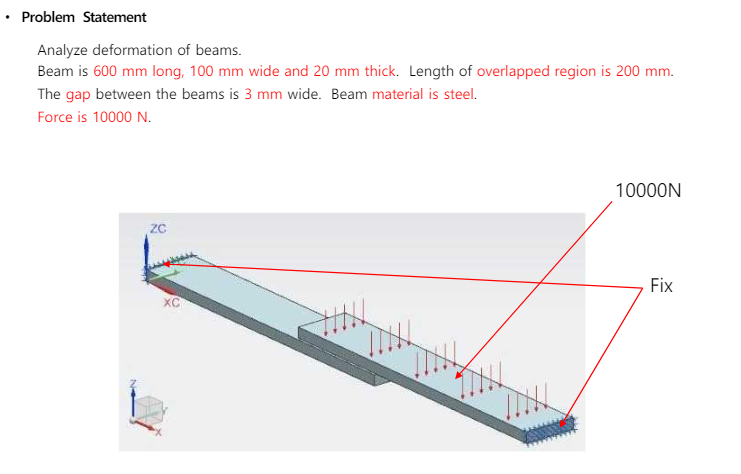

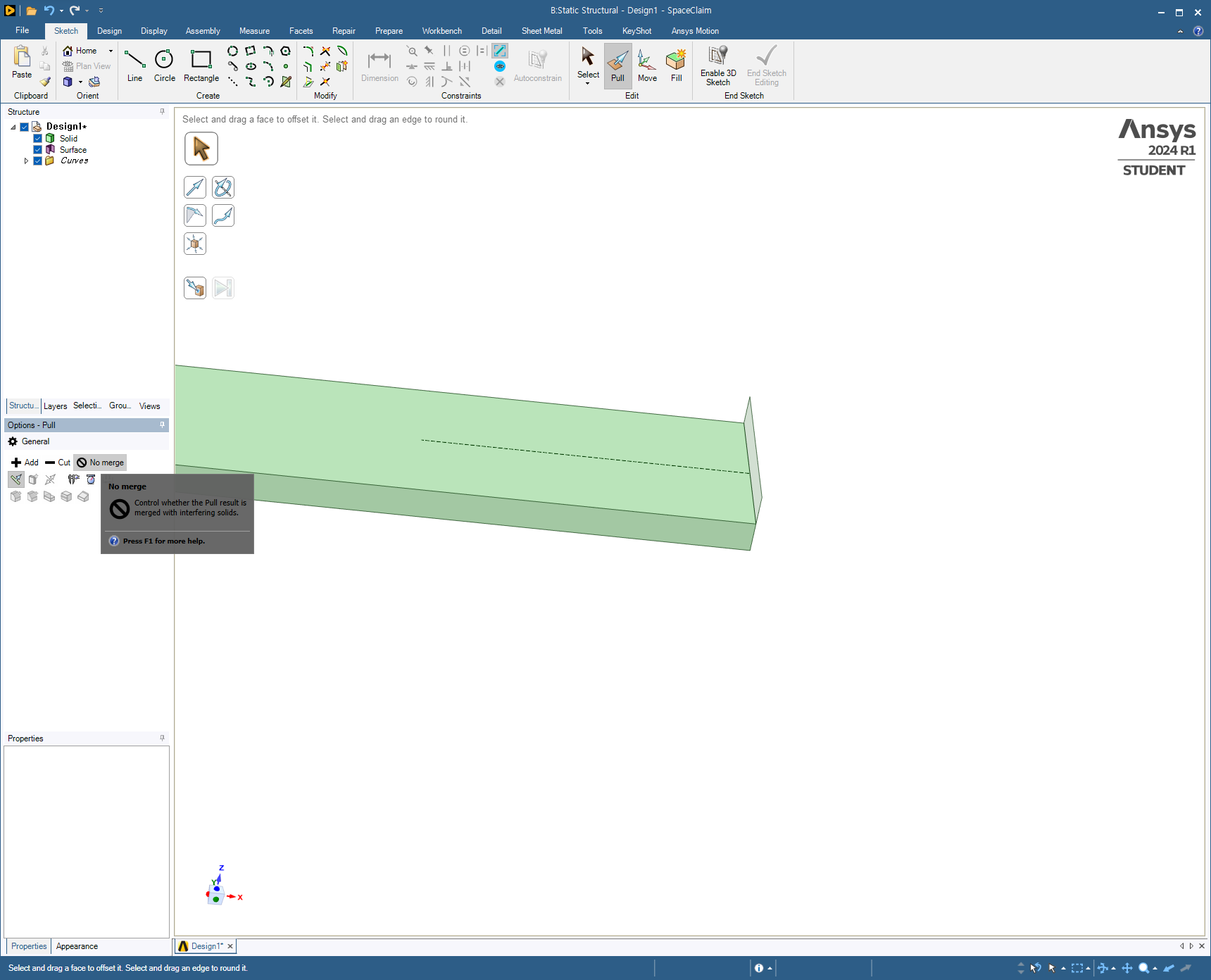

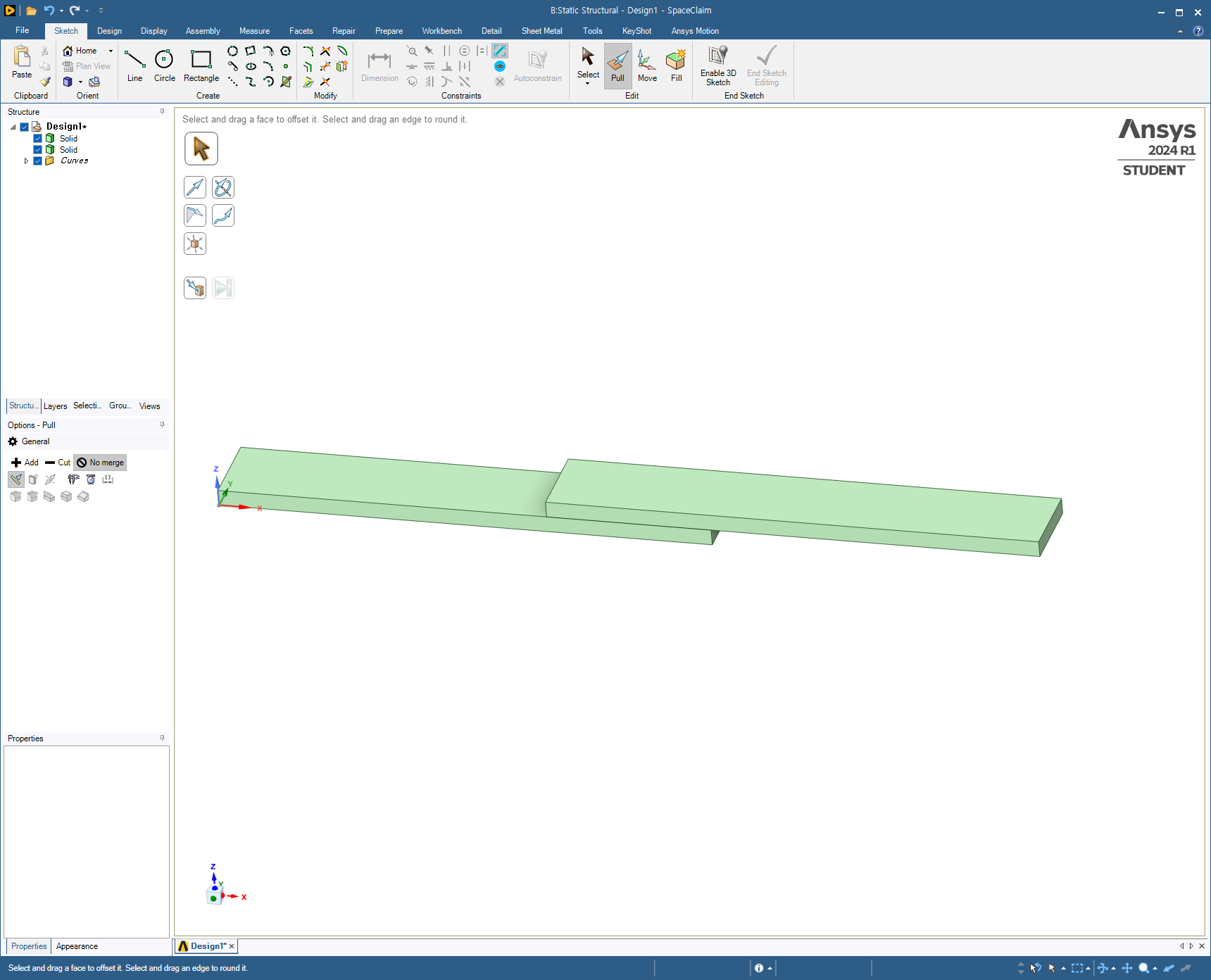

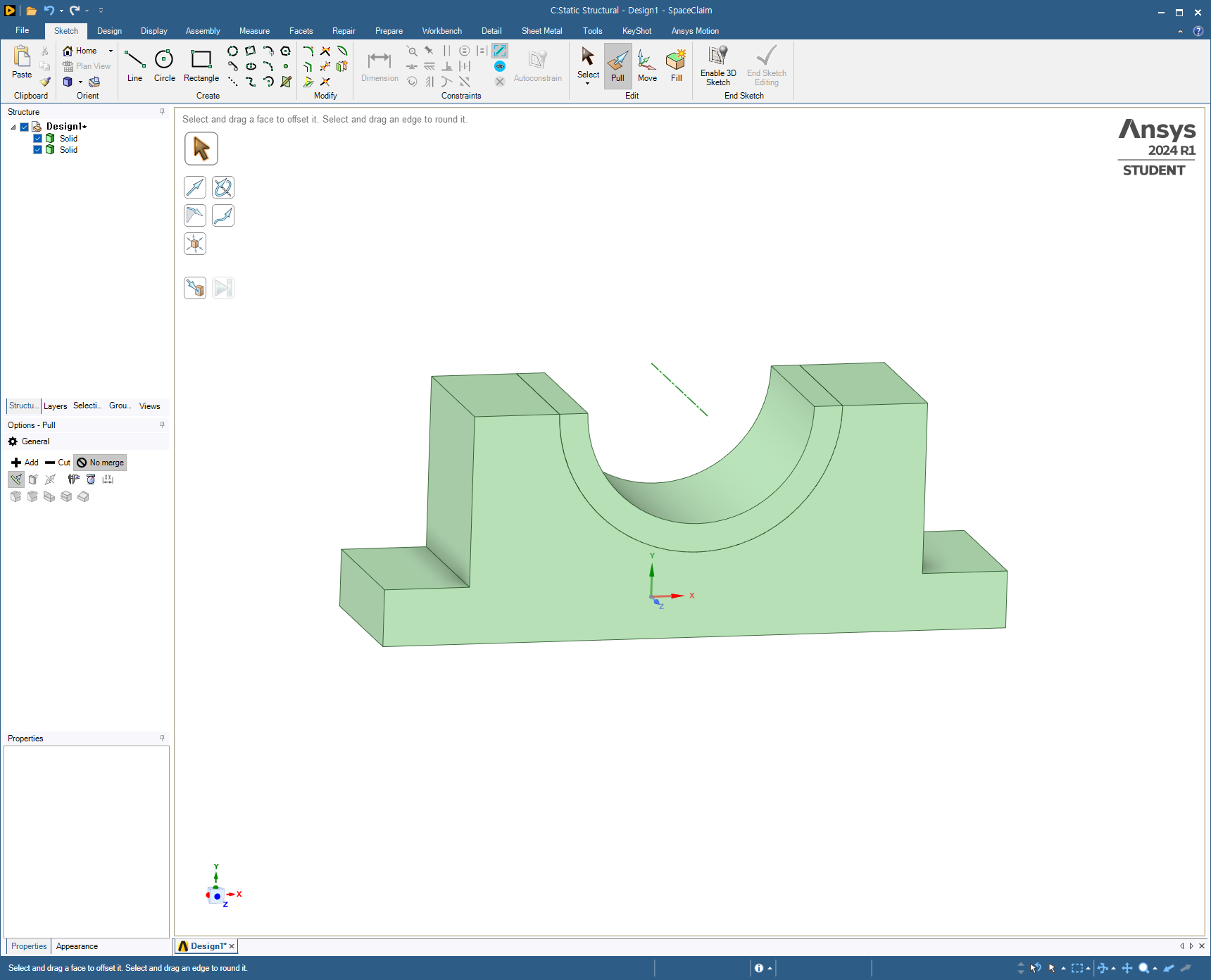

 먼저 아래판을 먼저 모델링을 하고, 다음과 같이 ZY평면에서 Pull 옵션을 No merge를 선택하고 모델링을 한다.

 Mesh를 짜기 전에, Connections, Insert, Manual Contact Region을 선택한다.

• Contact Bodies를 위 beam의 아랫면을 선택한다.
• Target Bodies를 아래 beam의 윗면을 선택한다.
• Type을 Bounded로 설정한다.
• Behavior를 Auto Asymmetric을 선택한다.

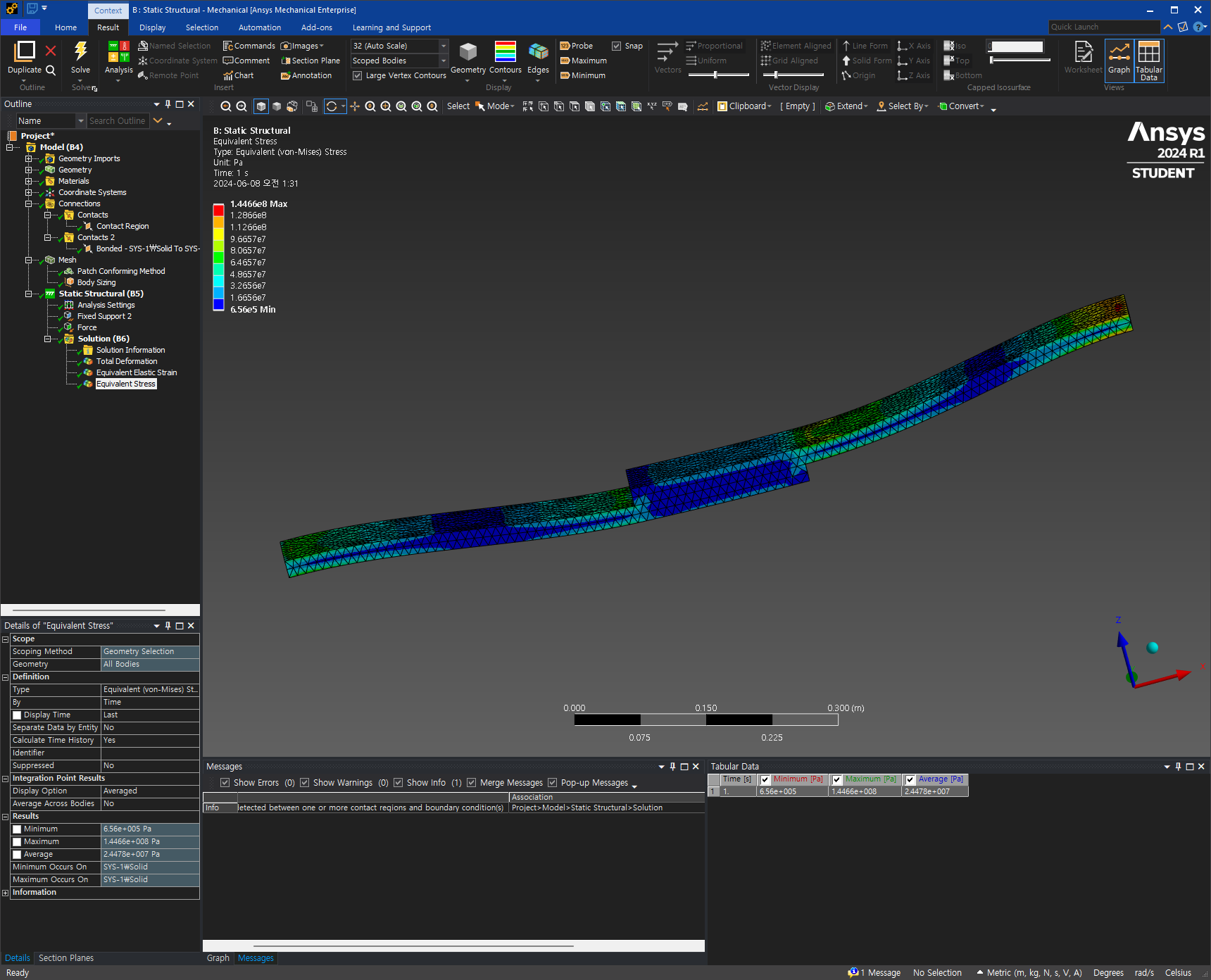

 이제 Tetrahedrons로 0.01m로 Mesh를 짜고, 양 면에 Fix를 주고, 윗 면에 10000N을 주고 결과를 보면 다음과 같다.

Bearing Housing Analysis

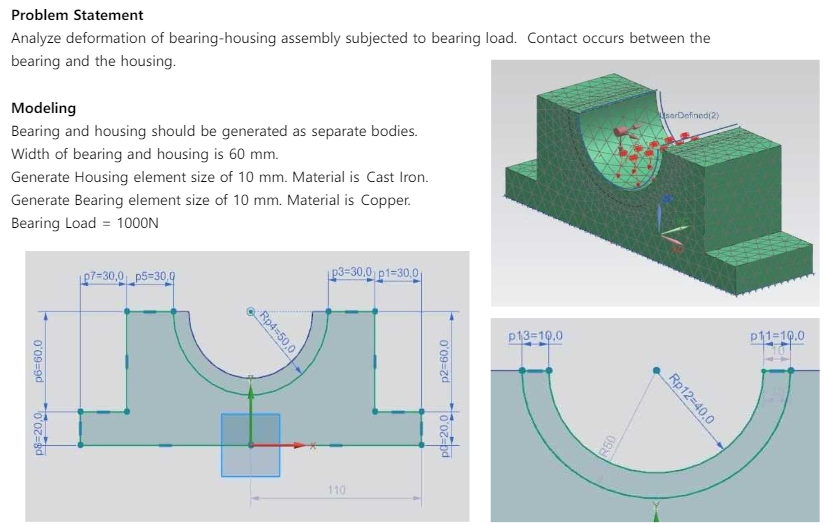

 다음과같이 모델링을 한다.

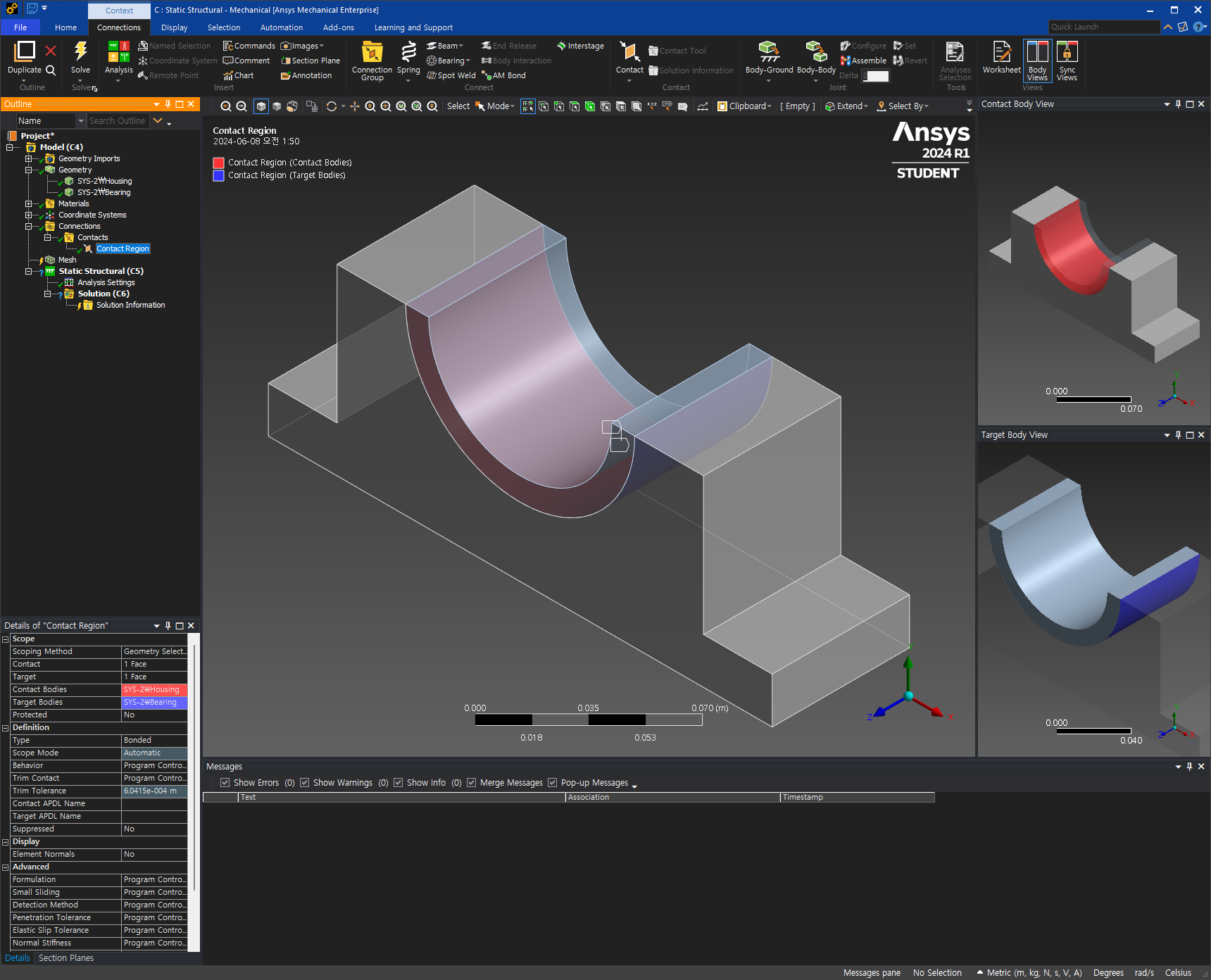

 Housing의 Material을 Cast Iron으로, Bearing의 Material을 Copper로 설정하고 다음과 같이 Contacts를 설정한다.

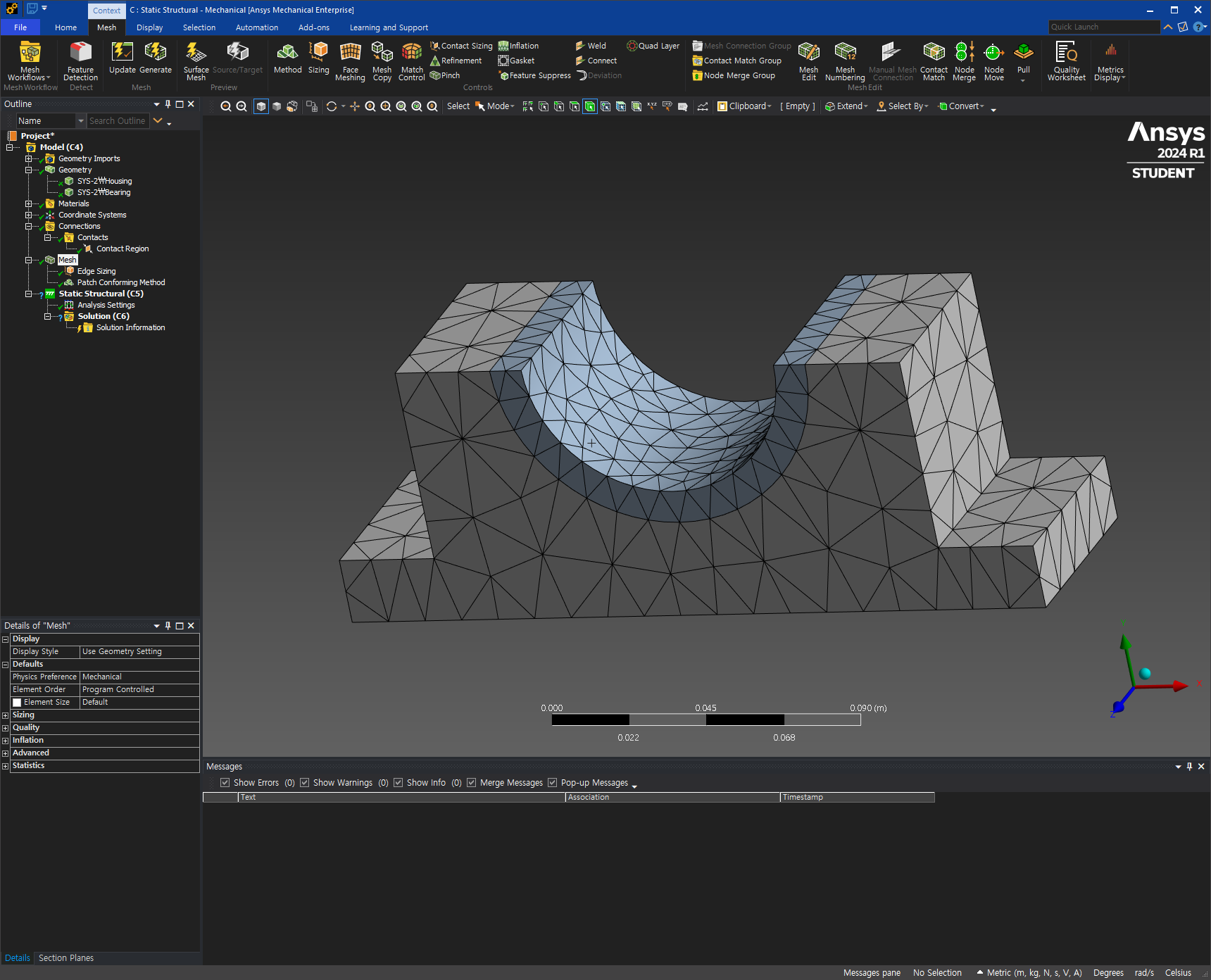

 Mesh를 짜기위해 다음과 같이 8개의 Edges를 선택하고 Element Size를 10mm로 설정하고 Mesh를 생성하면 방금 선택한 Edges가 더 촘촘히 짜졌음을 알 수 있다.

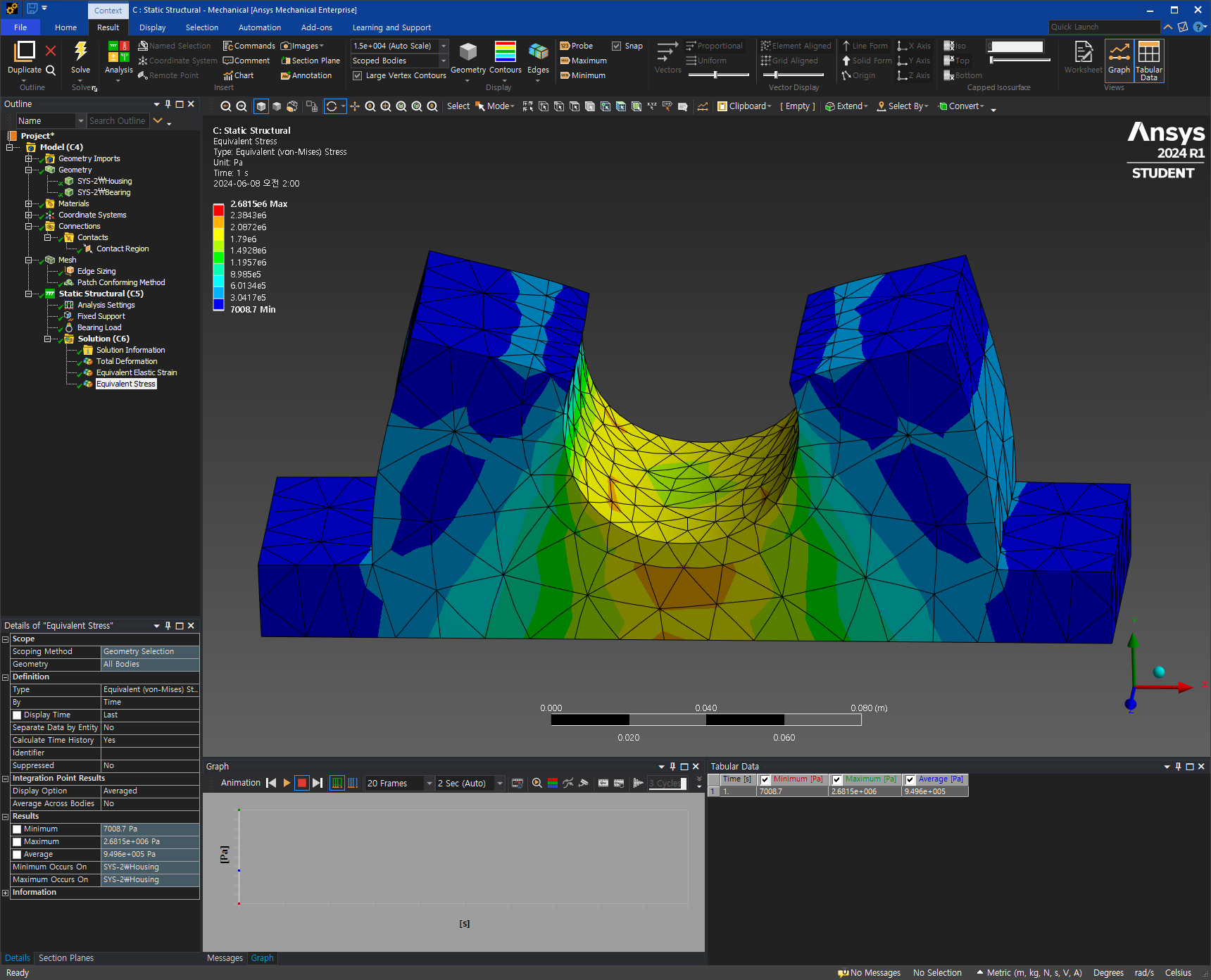

 이제 Bearing Load와 constraints를 주고 결과를 보면 다음과 같다.
