ANSYS Lecture1

Create New Geometry

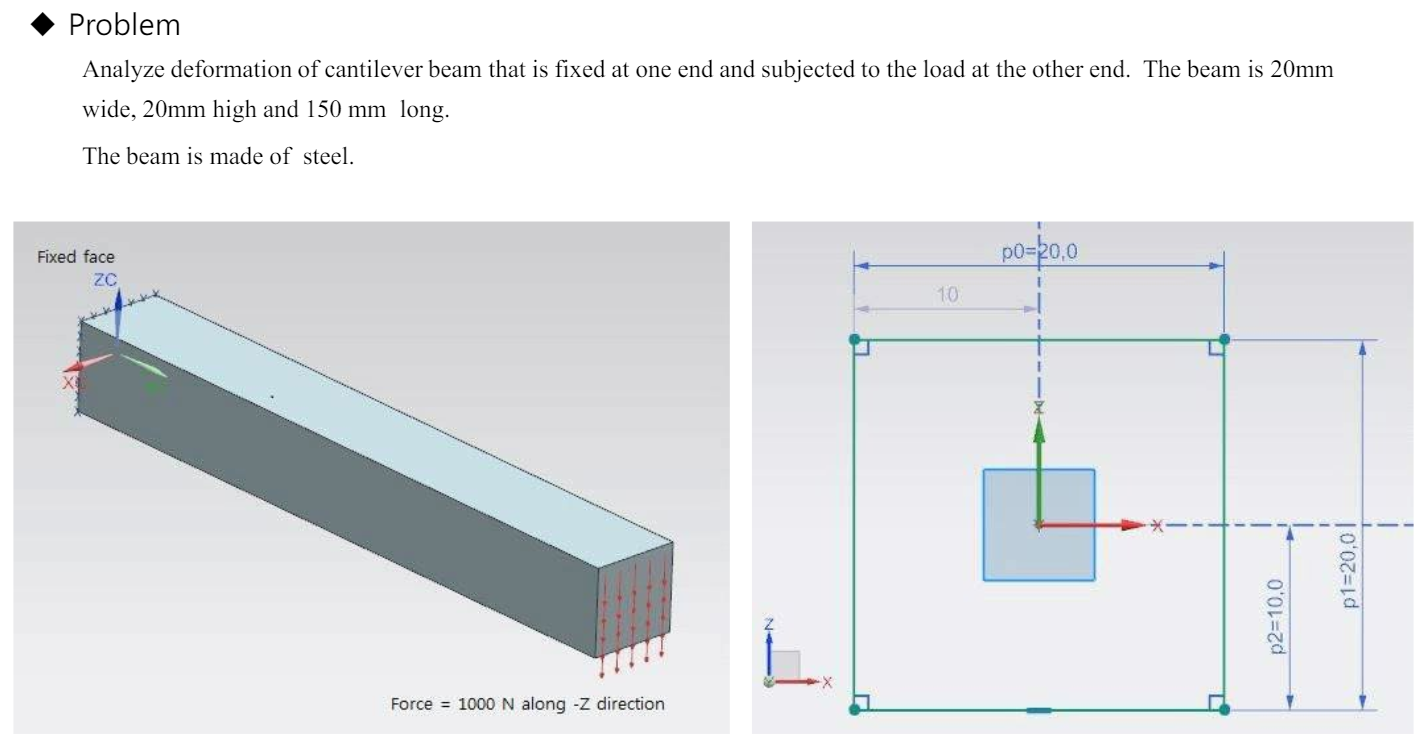

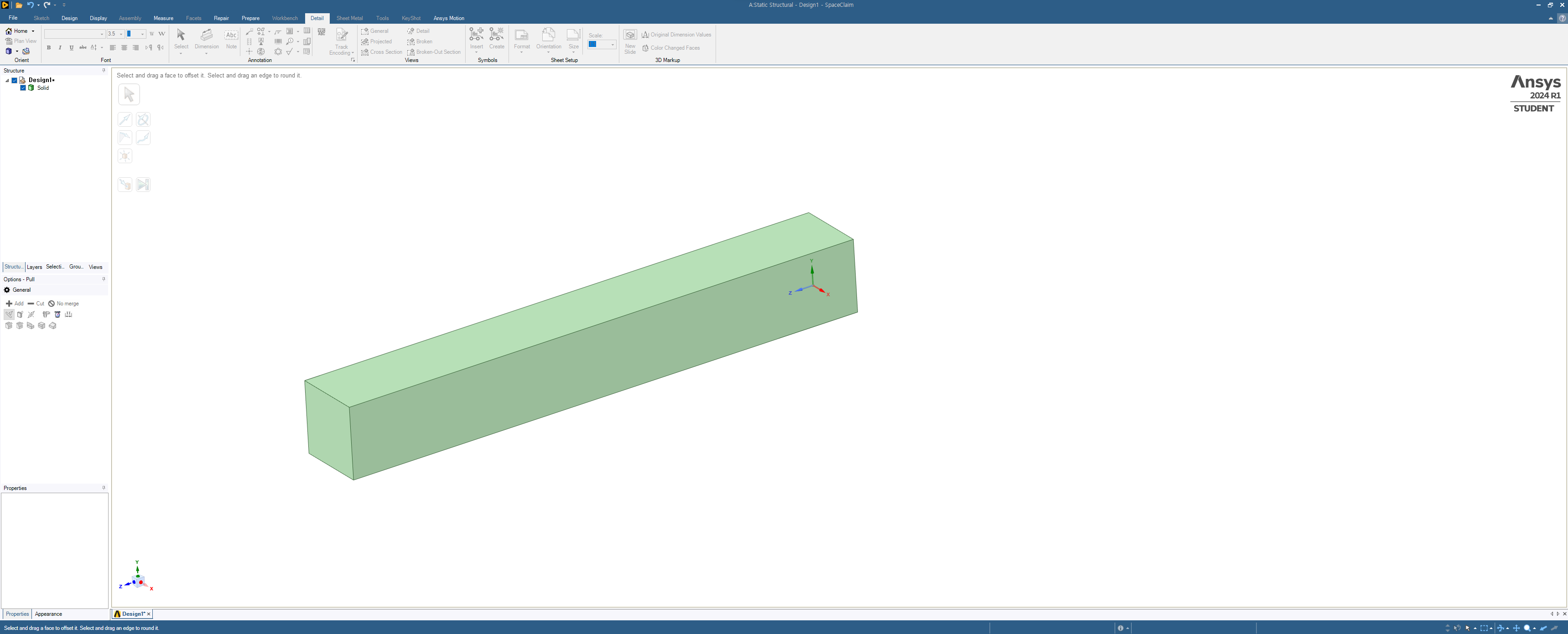

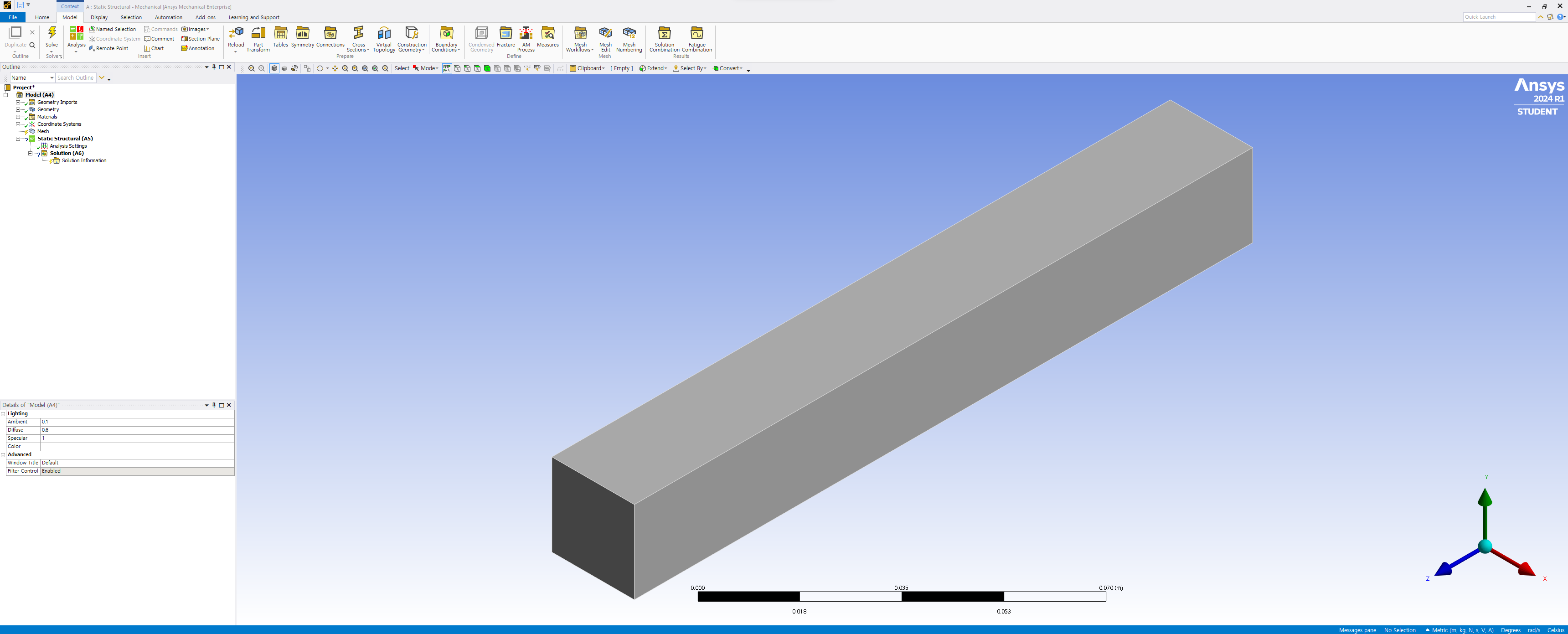

 Workbench의 Toolbox에서 Static Structural를 Project Schematic에 드래그한다. 이후, Geometry에서 SpaceClaim을 들어가 모델링을 한다.

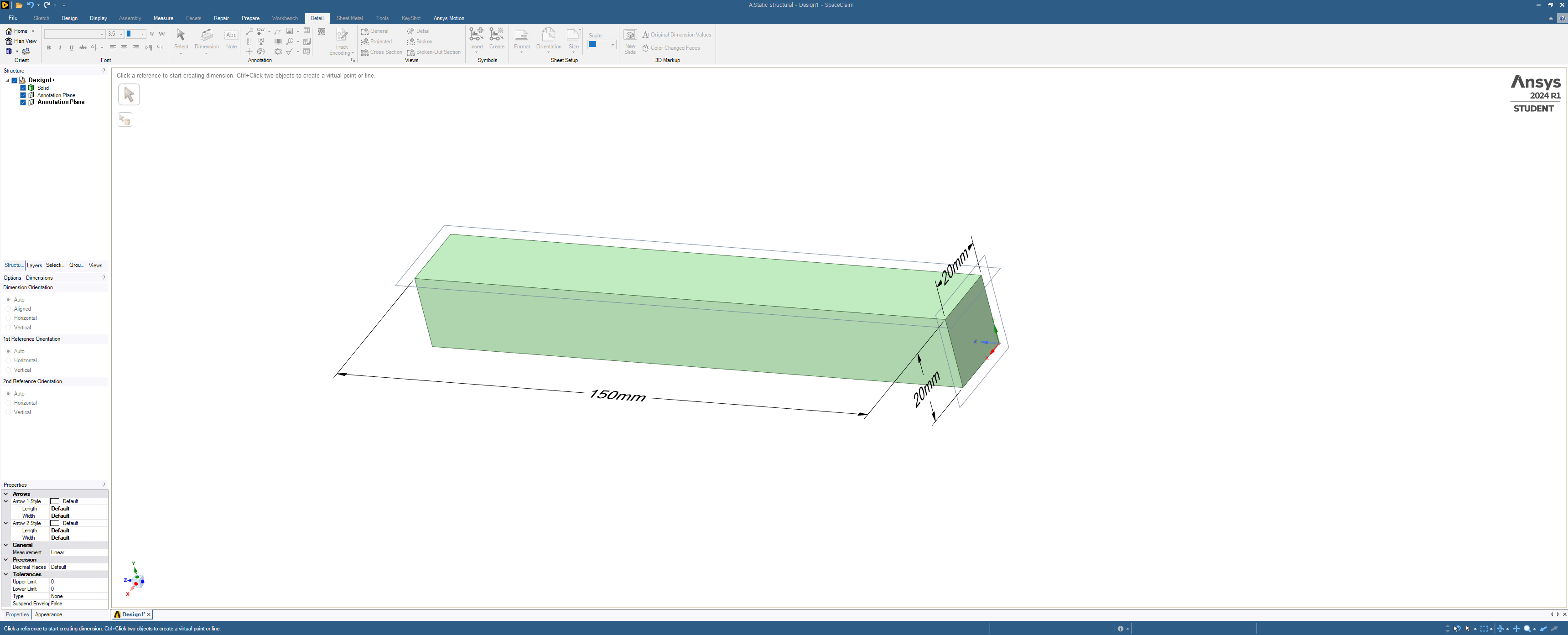

 위 옵션들 중에서 Detail에 들어가 Dimension을 이용하면 치수를 입력할 수 있다. 한 평면에 치수를 입력하고 새로운 평면에 치수를 입력하기 위해 Select를 사용해 원하는 평면을 선택하고 Dimension을 클릭한다.

Model

 Model을 클릭해서 들어간다.

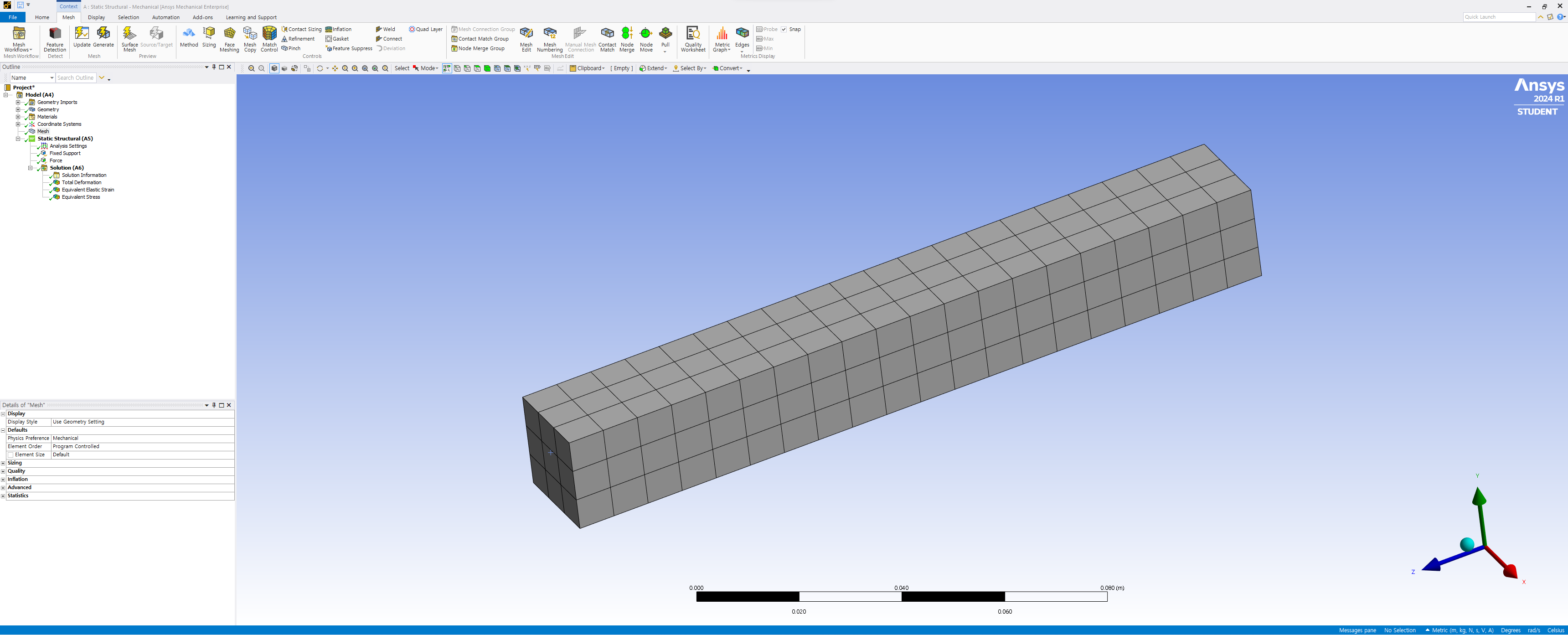

 Mesh Tab에 들어가서 Generate를 클릭해 자동으로 Mesh를 생성한다.

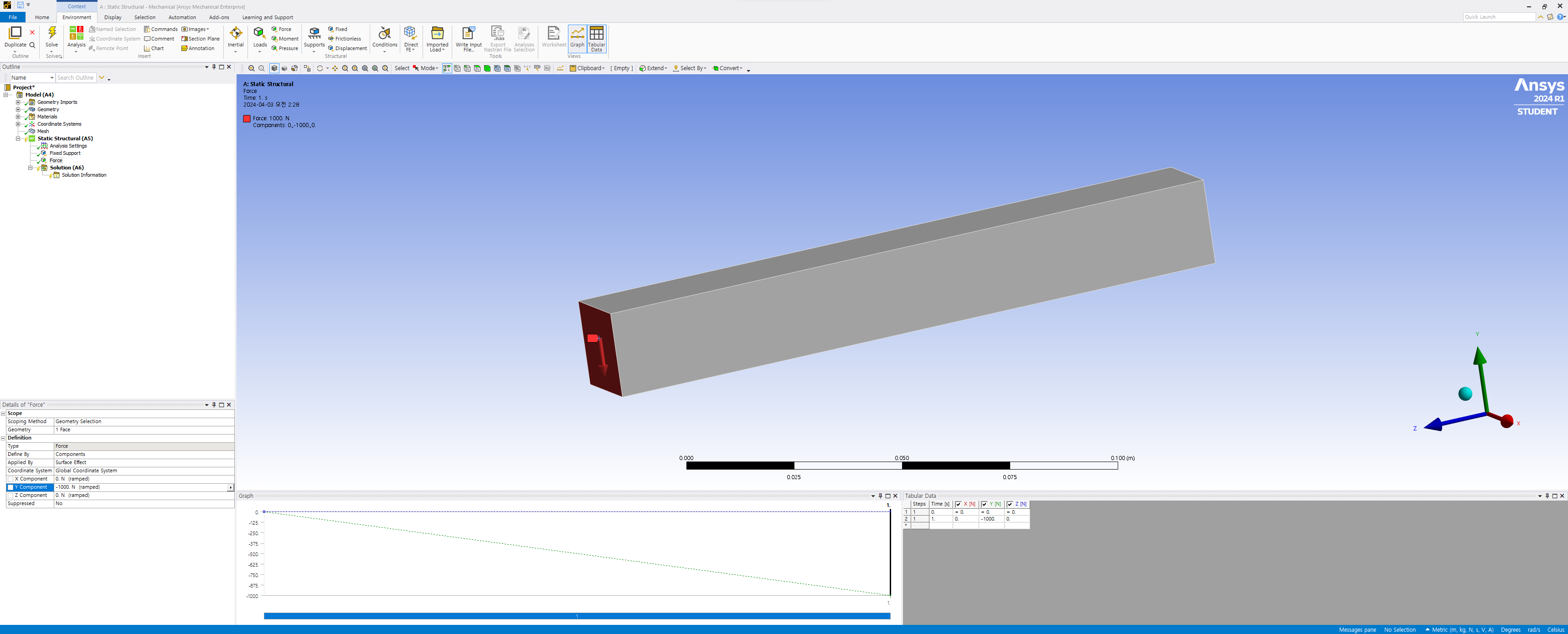

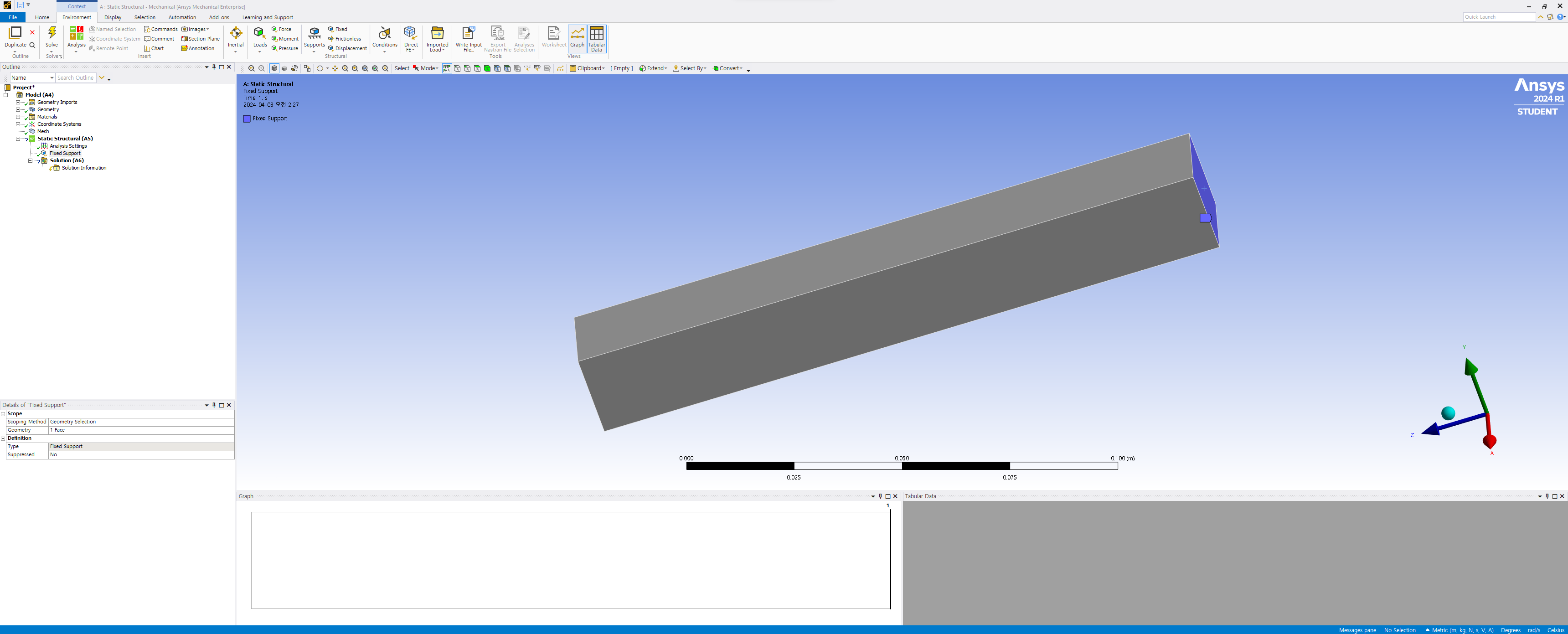

 한 면에 Fixed 조건을 주고 다른 한 면에는 -y방향으로 1000N의 Force를 준다.

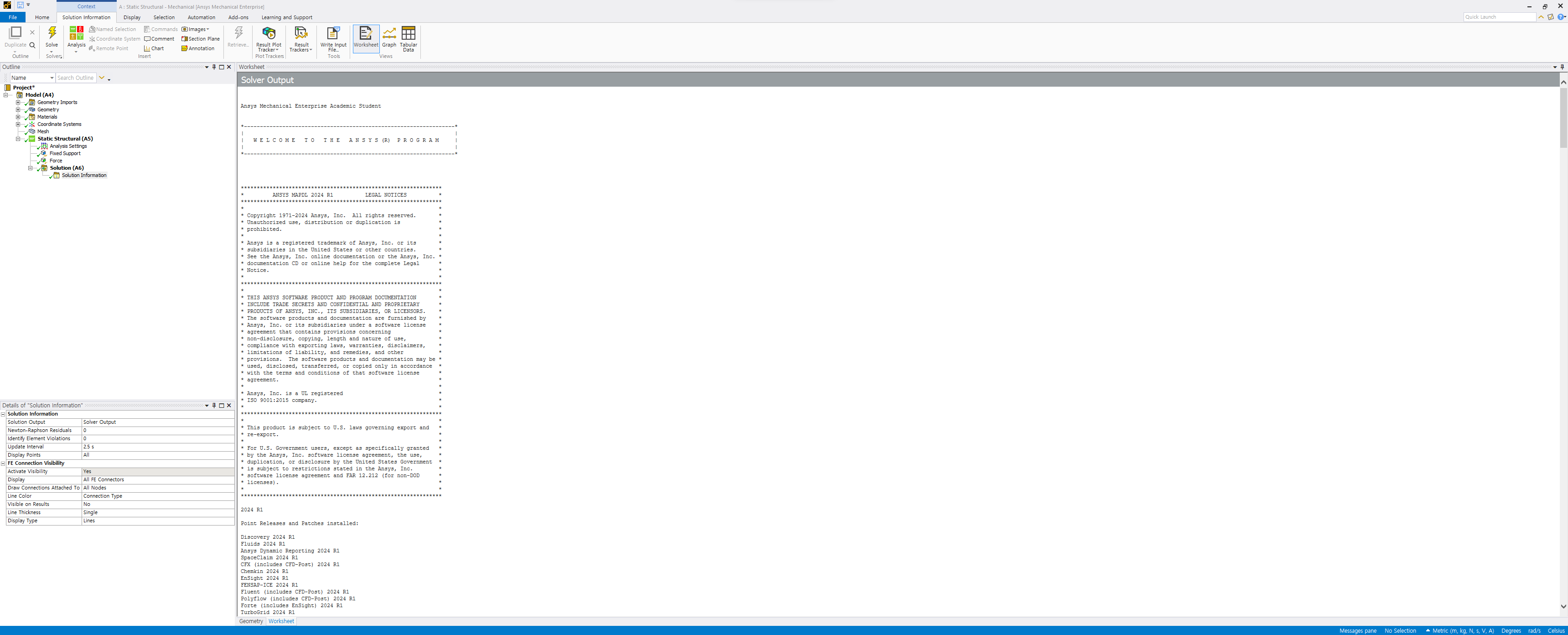

 Solve를 클릭하고 Solution Information에 들어가면 해석이 완료된 정보를 확인할 수 있다.

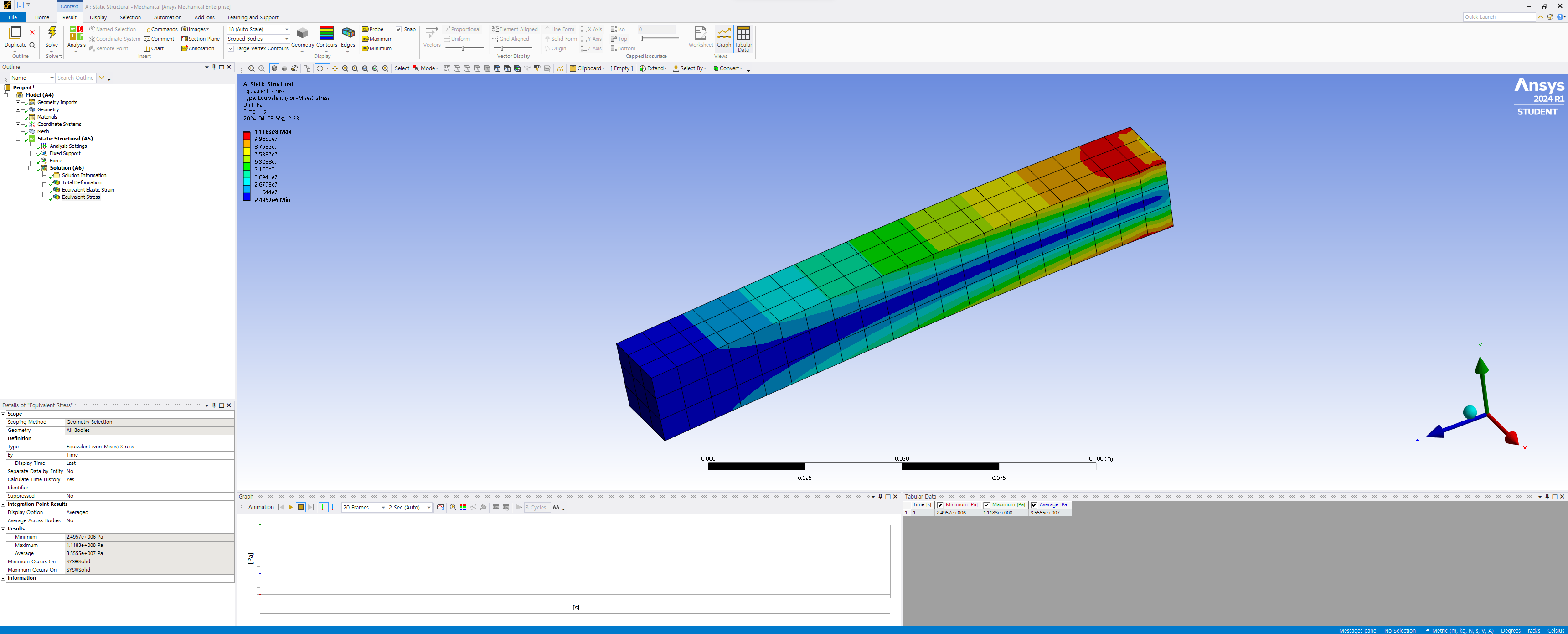

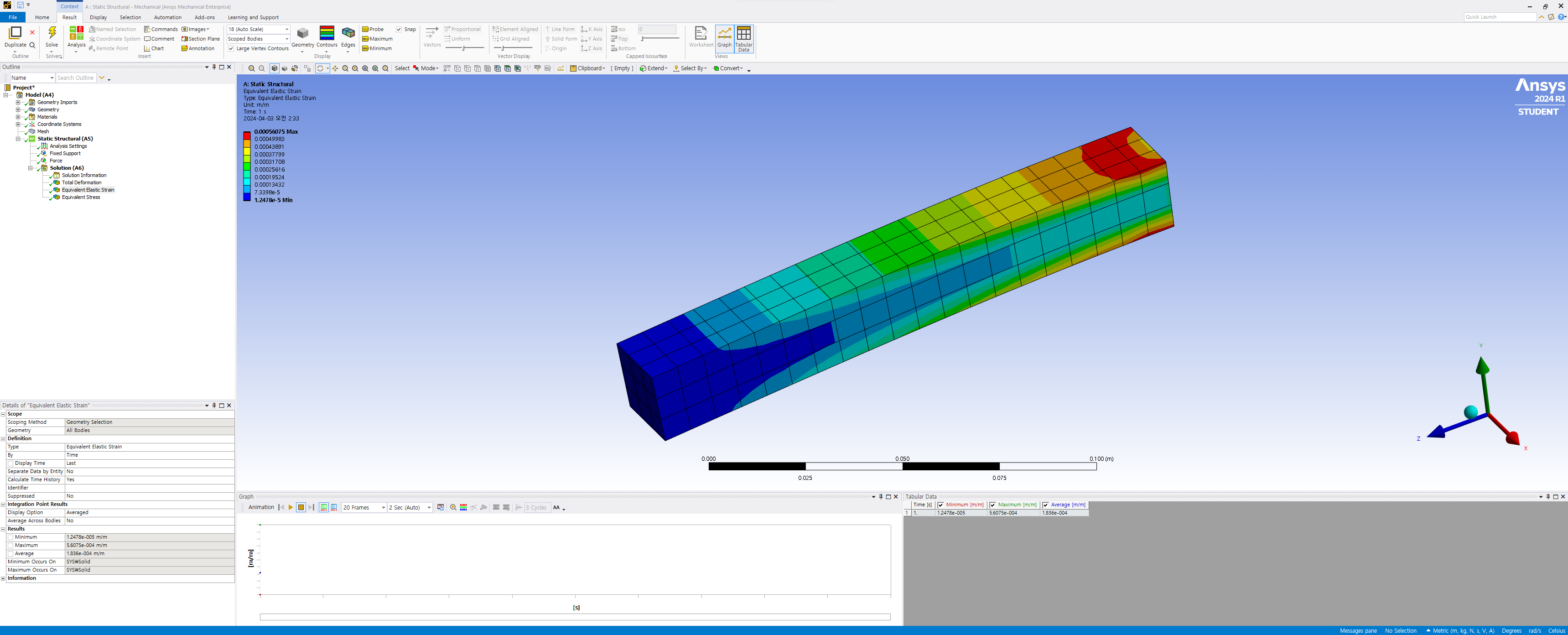

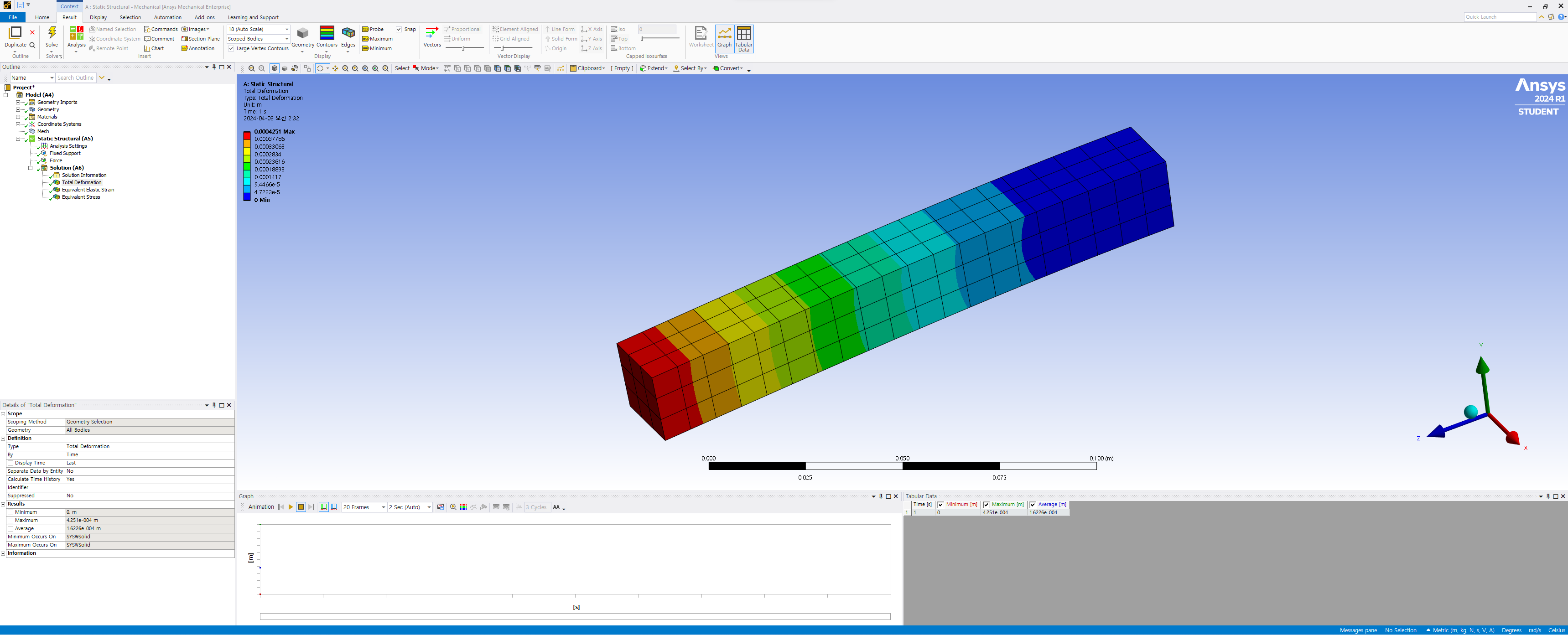

 이후 Deformation Total, Strain von-Mises, Stress von-Mises를 클릭하고 다시 Solve를 하면 다음과 같이 결과를 볼 수 있다.

Changing Element Type

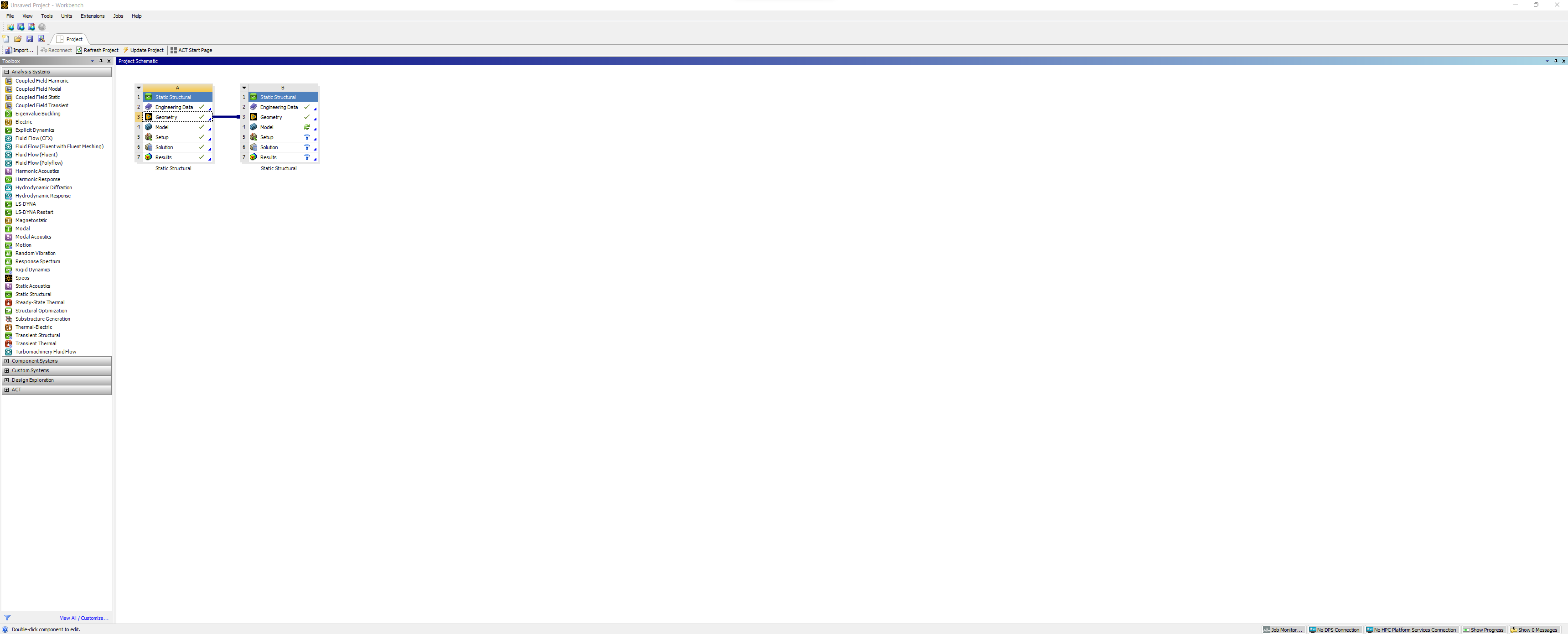

 Static Structural를 새로 만들고 다음과 같이 Geometry를 공유한다.

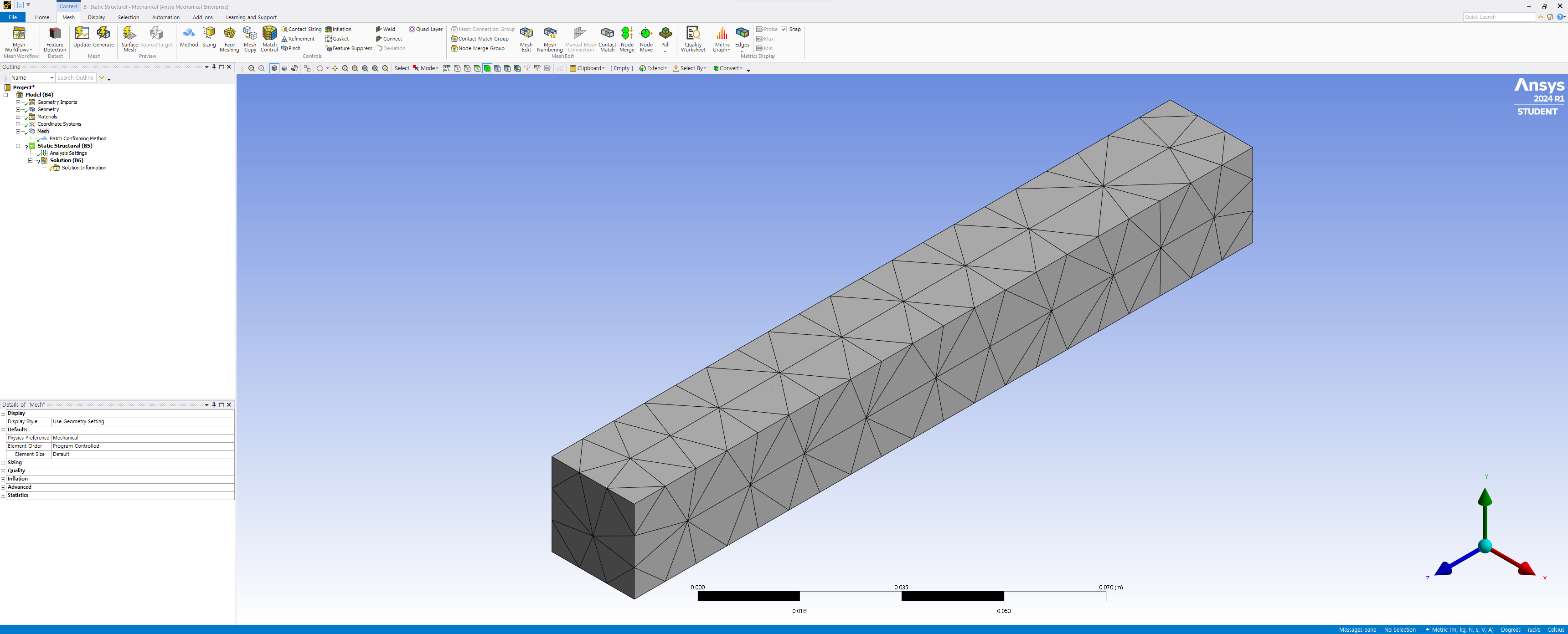

 Mesh Tab에 들어가 Method를 클릭하고 3D모델을 클릭후 Apply를 하고 Definition에서 Method를 Tetrahedrons를 선택하고, Generate를 한다.

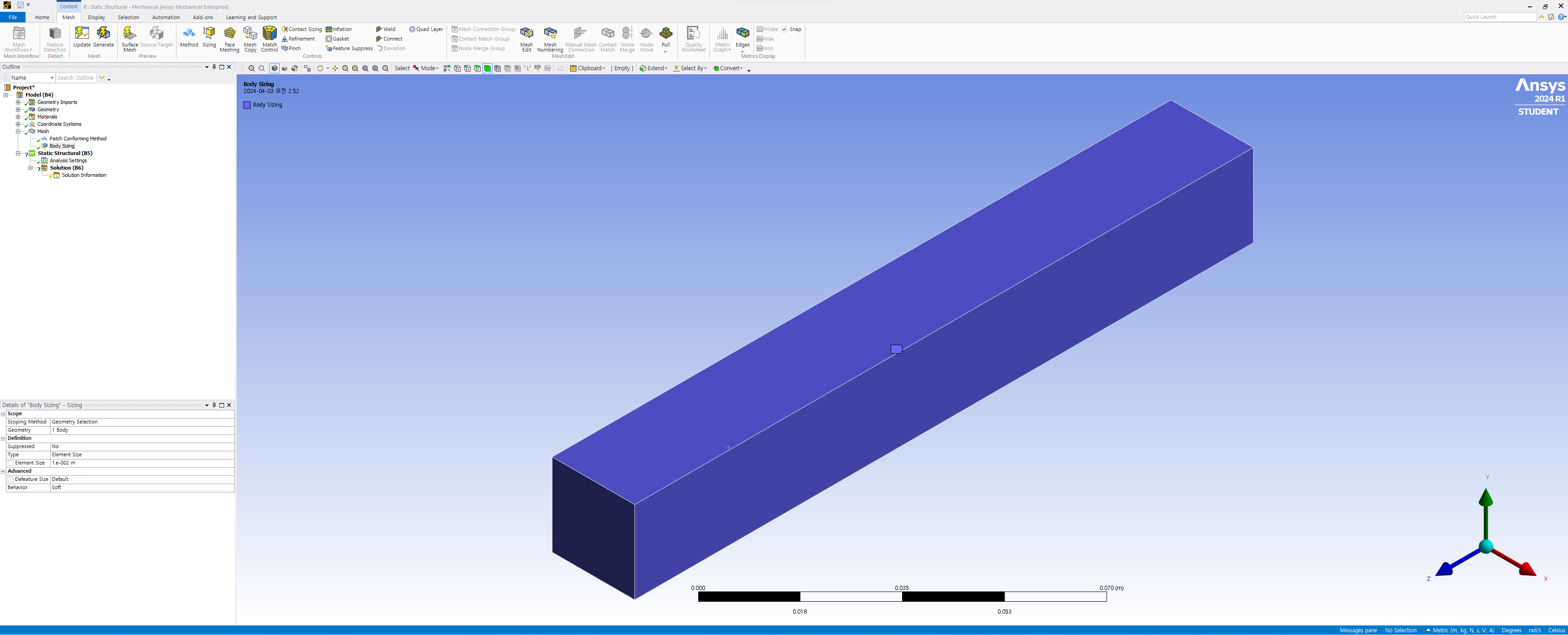

 Sizing을 클릭해 3D모델을 클릭후 Apply를 하고 Definition에서 Element Size를 0.01m로 입력해 수정할 수 있다.

Local Pressure Load

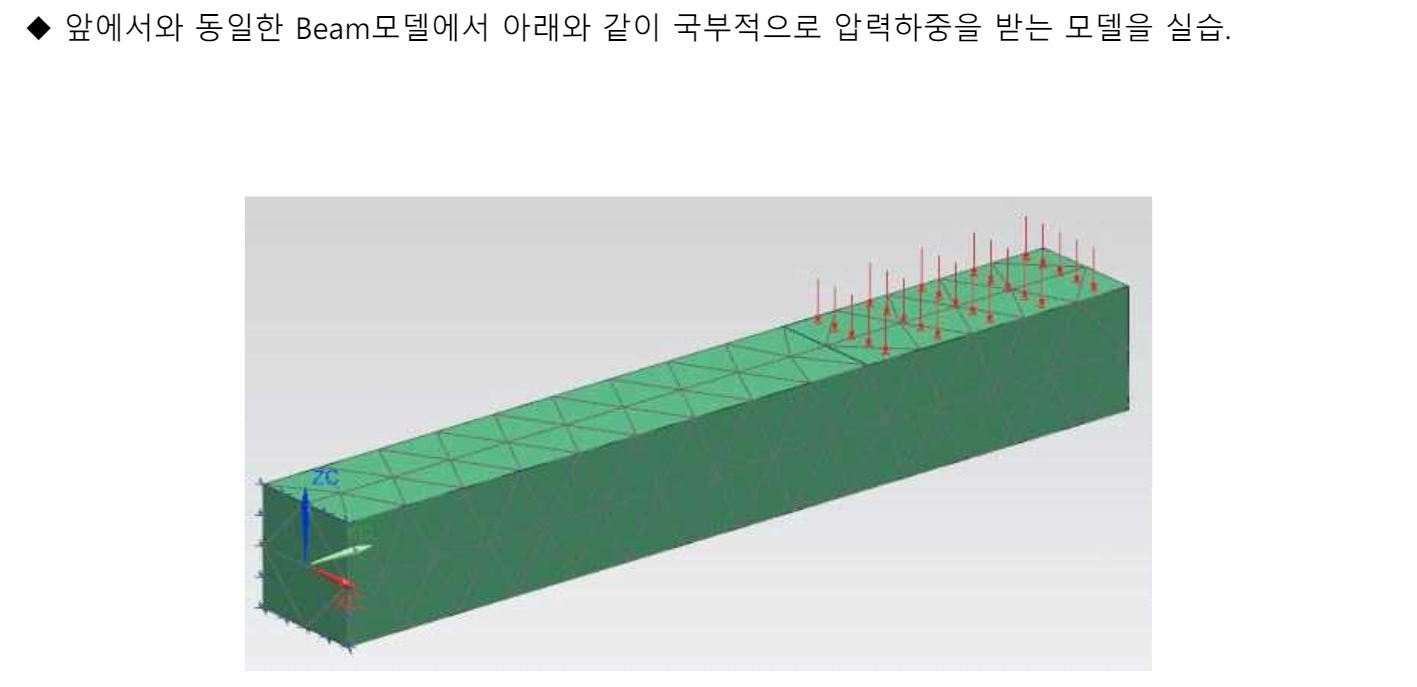

 위 모델을 다음과 같이 수정해본다.

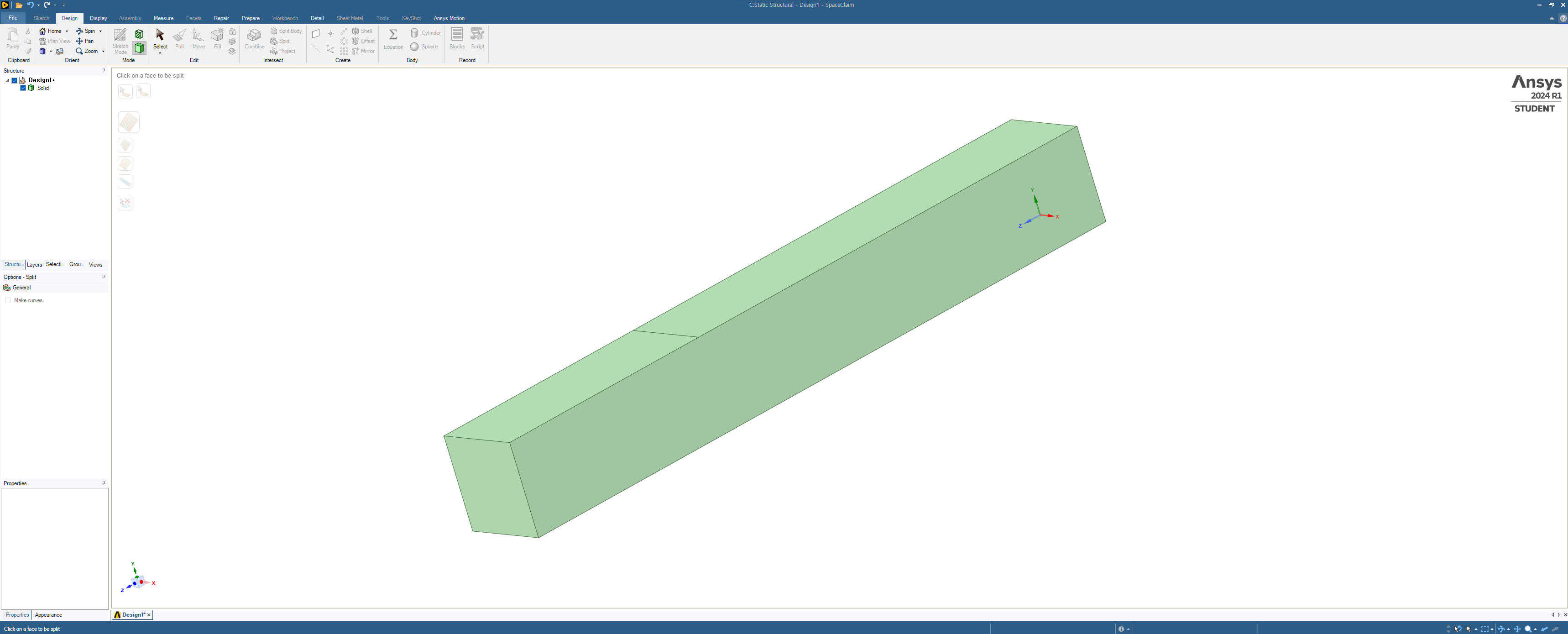

 새롭게 Static Structural을 생성한다. 이후 다음과 같이 Design Tab에서 Split를 이용해 다음과 같이 모델링을 한다.

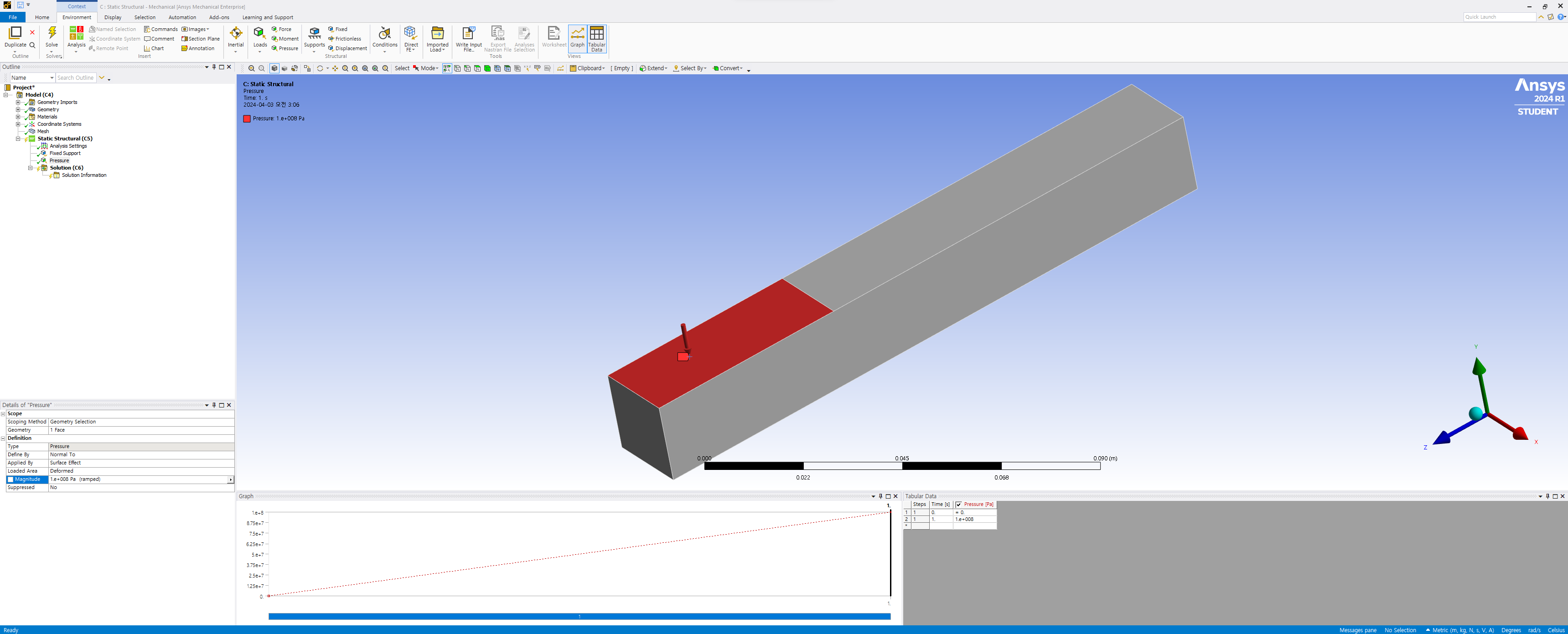

 이후 Mesh를 Generate하고 한 면을 Fixed하고 다음과 같이 Pressure를 100MPa를 준다.

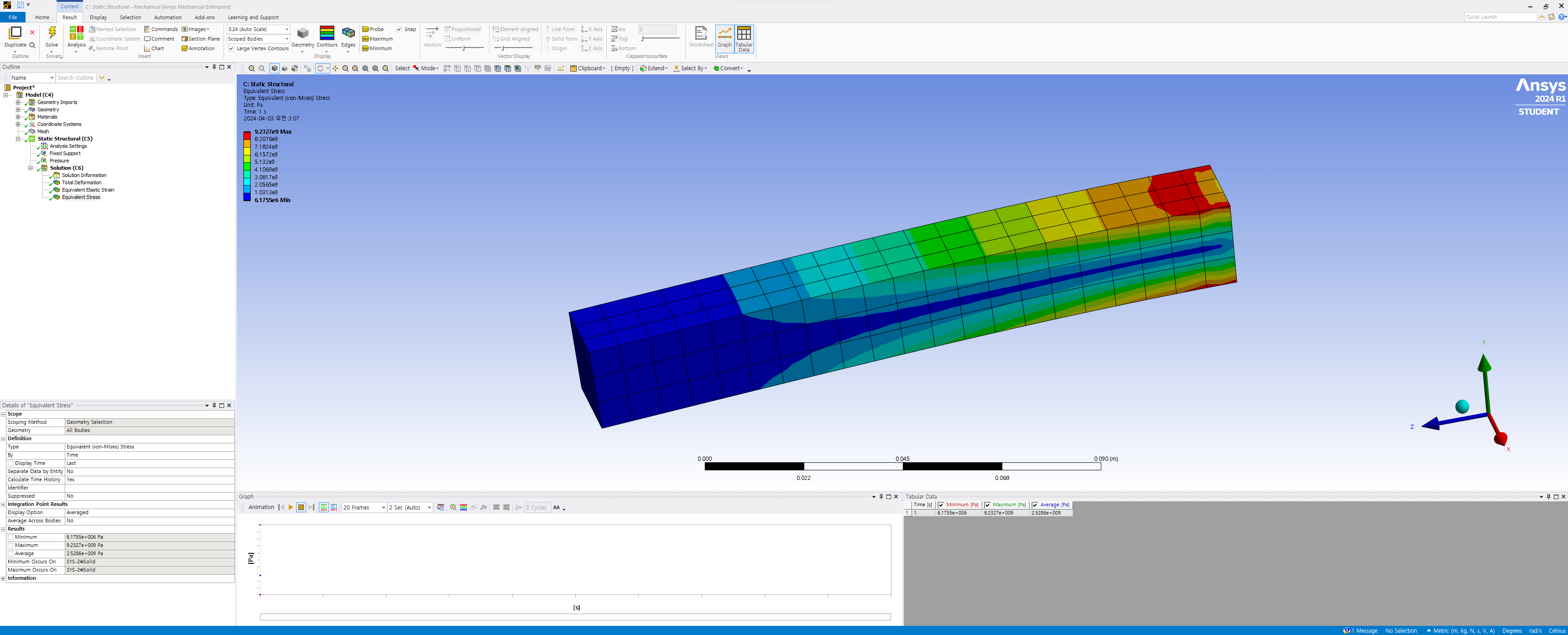

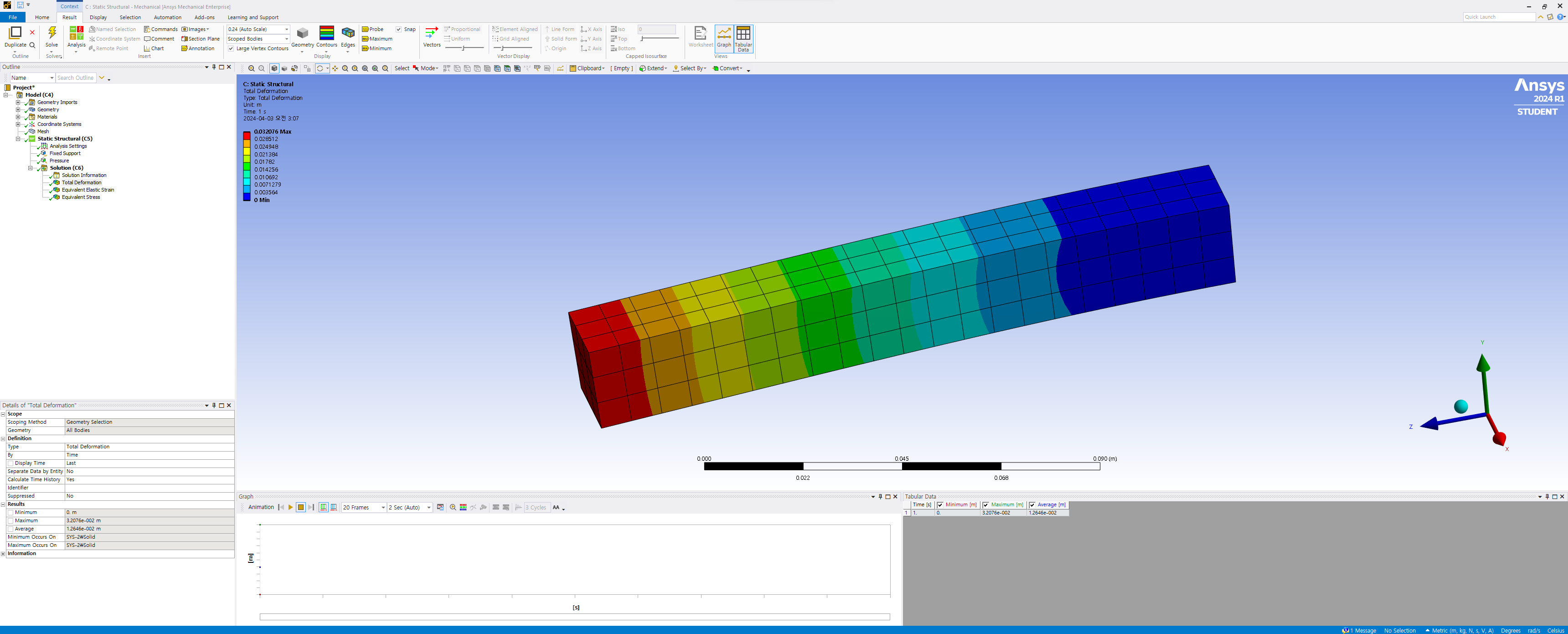

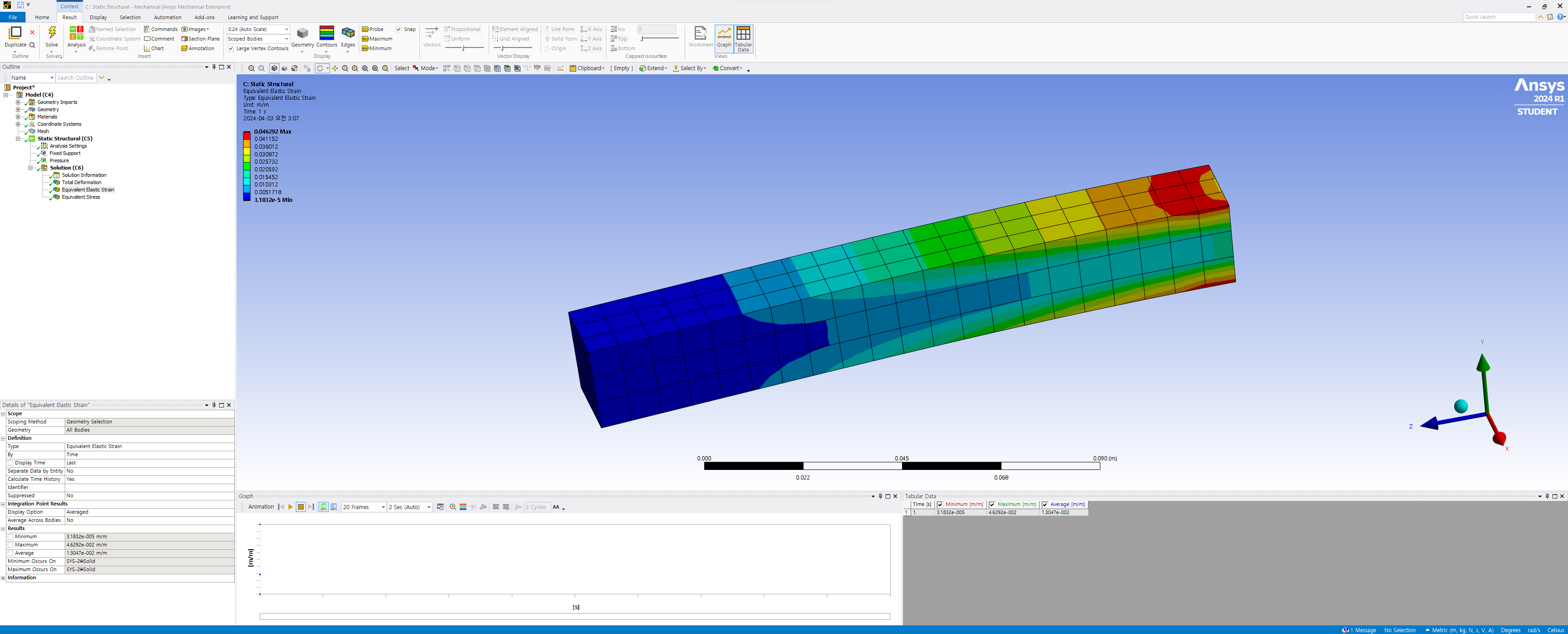

 이후 Total Deformation, Equivalent Elastic Strain, Equivalent Stress를 구하면 다음과 같다.
