ANSYS Lecture4

Analysis with 2-D Elements

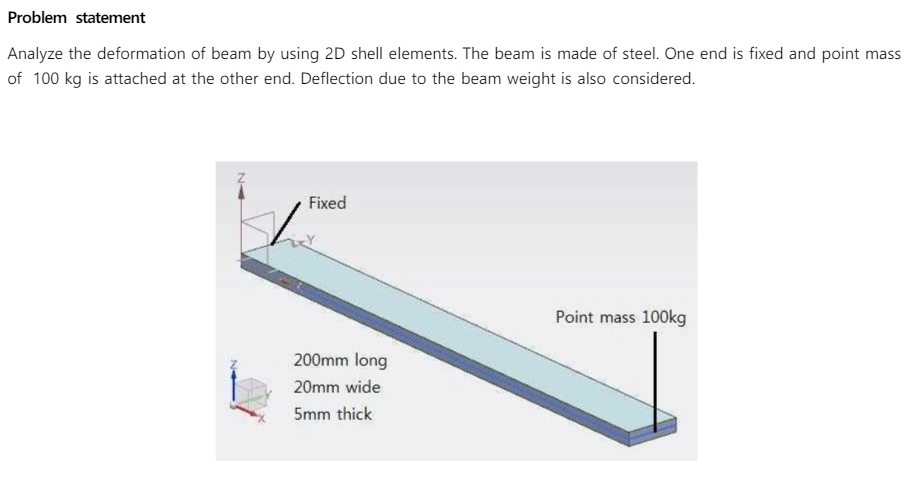

Analysis with 2-D Elements-1

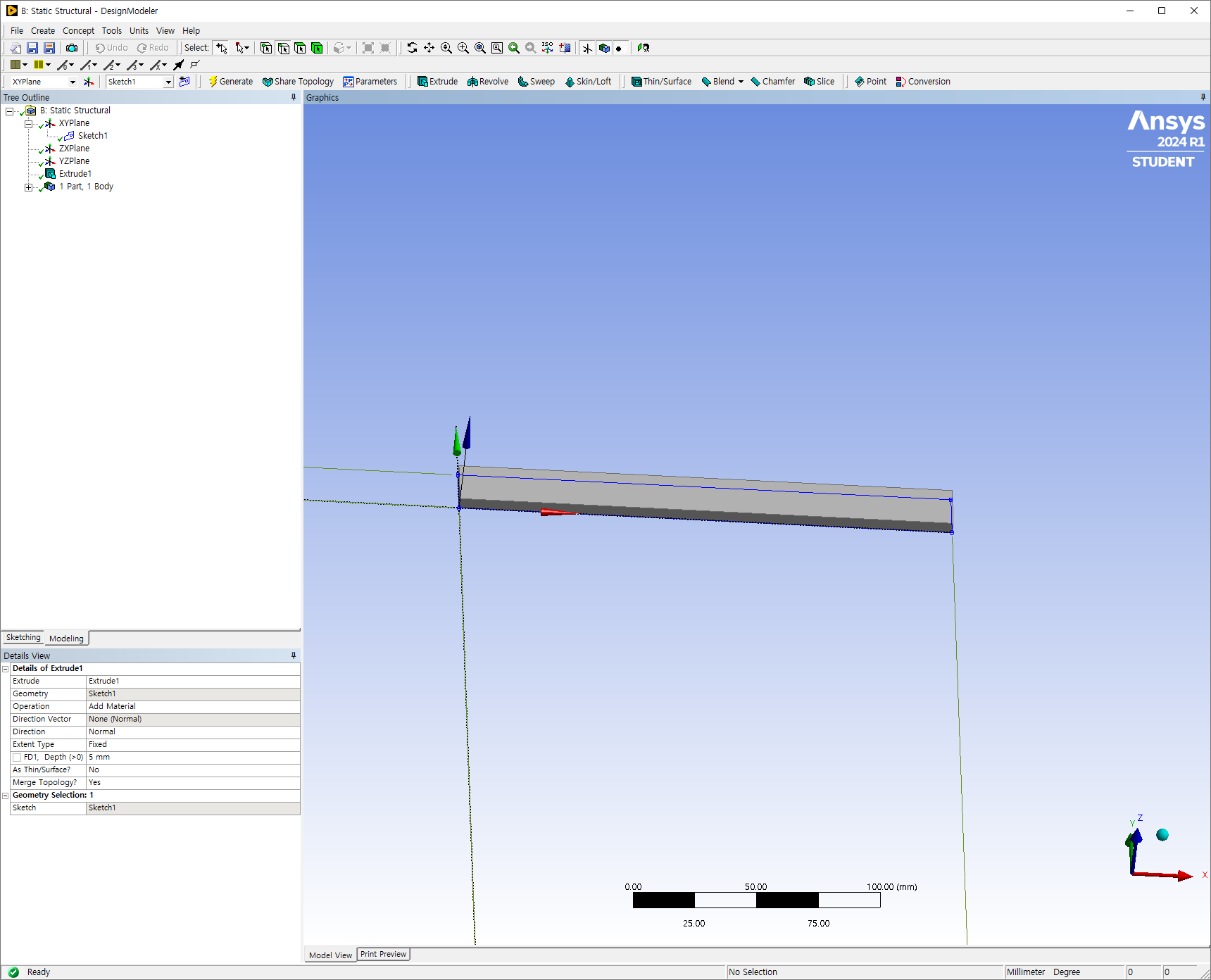

 먼저 다음과 같이 모델링을 진행한다.

 Tools의 Mid-Surface를 클릭해 양 면을 적용한 뒤 Generate를 하면 다음과 같이 가운데 면만 생성됨을 볼 수 있다.

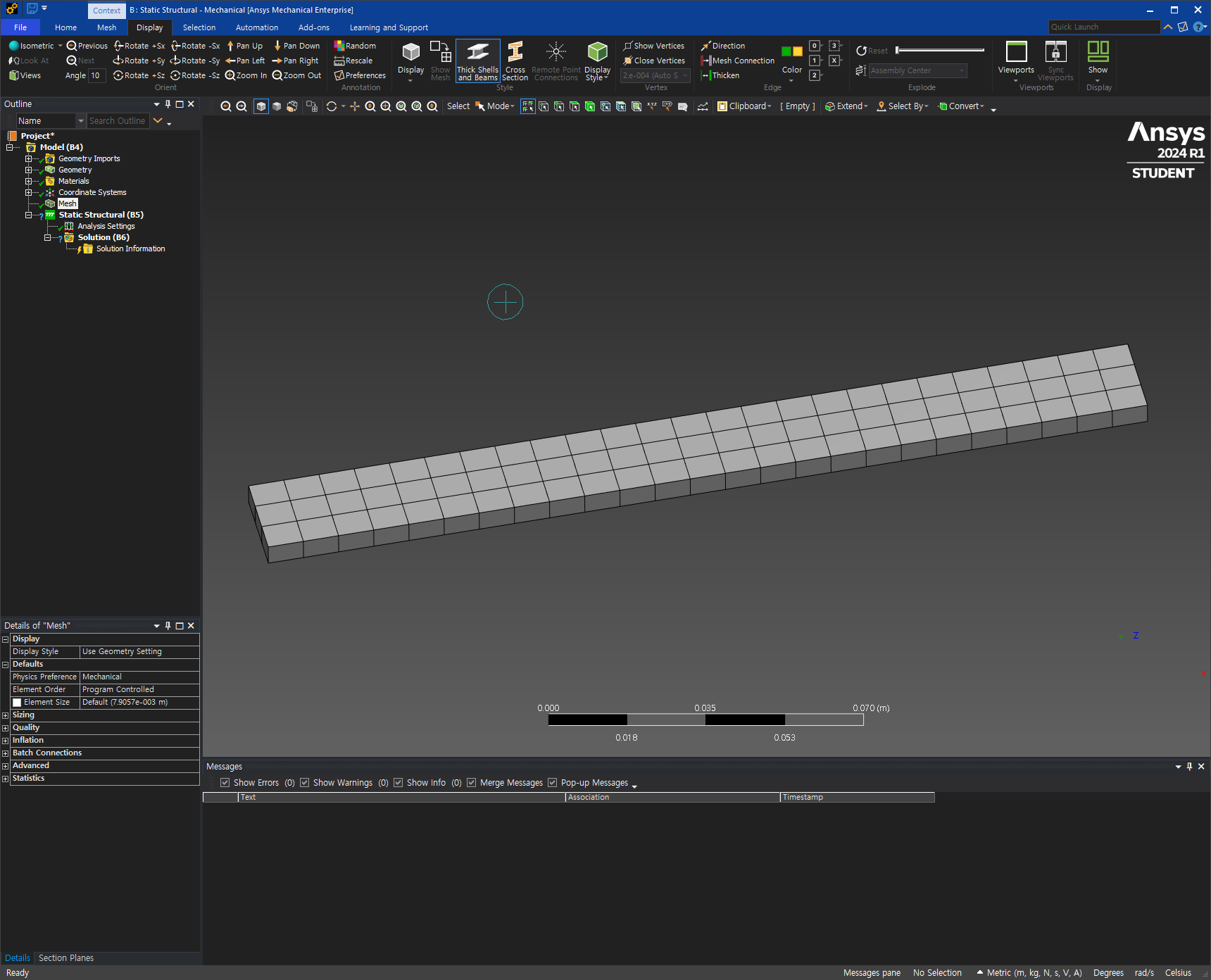

 Mesh를 생성하고 Display 탭의 Thick Shells and Beams를 클릭하면 원래의 모델링 대로 볼 수 있다.

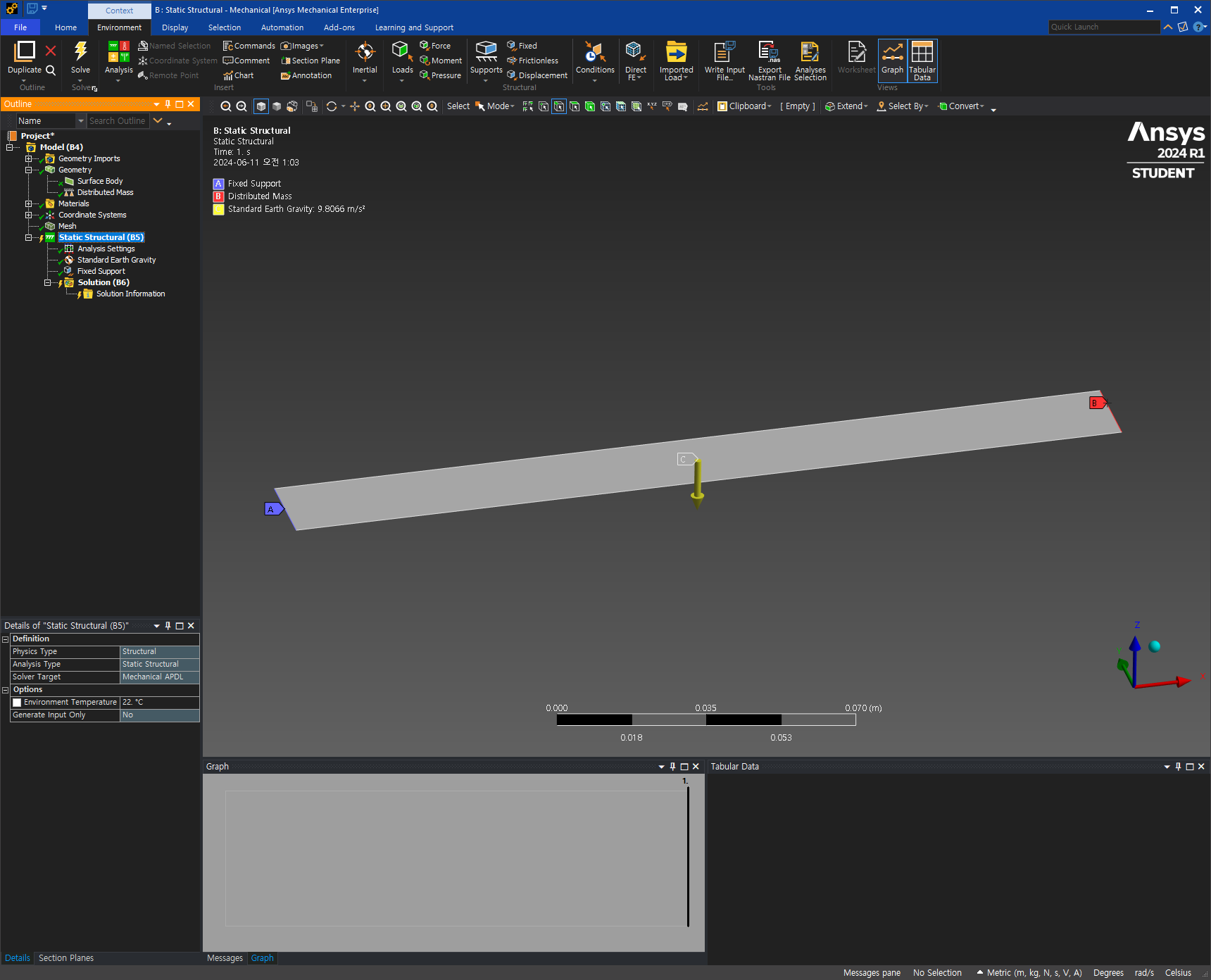

 한 면에 Fixed를 주고 다른 한쪽면에는 Distributed Mass를 주어야 하는데, 이는 Geometry를 우클릭한 후 Insert, Distributed Mass를 클릭하여 주고, Environment 탭에서 Inertial에서 Standard Earth Gravity를 적용한다.

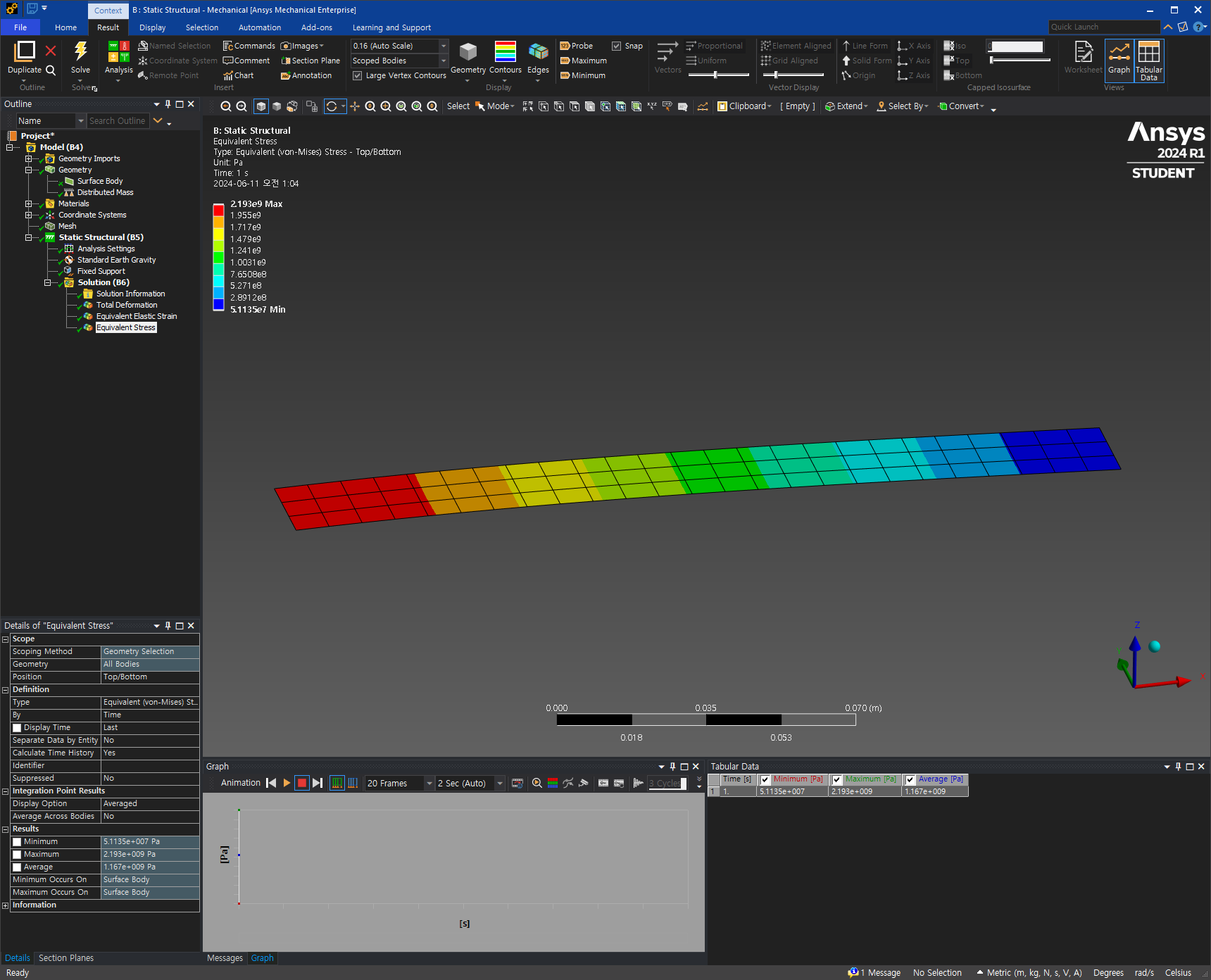

 결과는 다음과 같다.

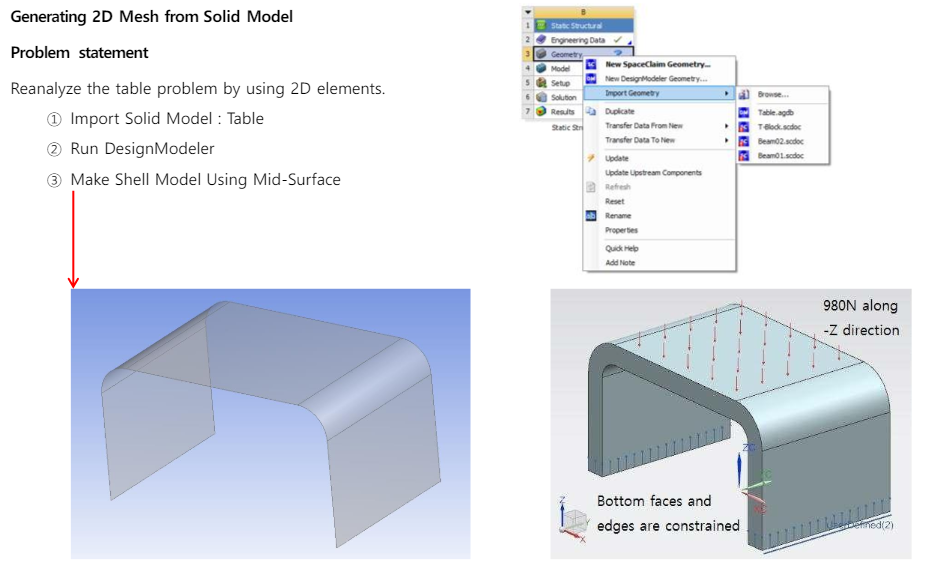

Analysis with 2-D Elements-2

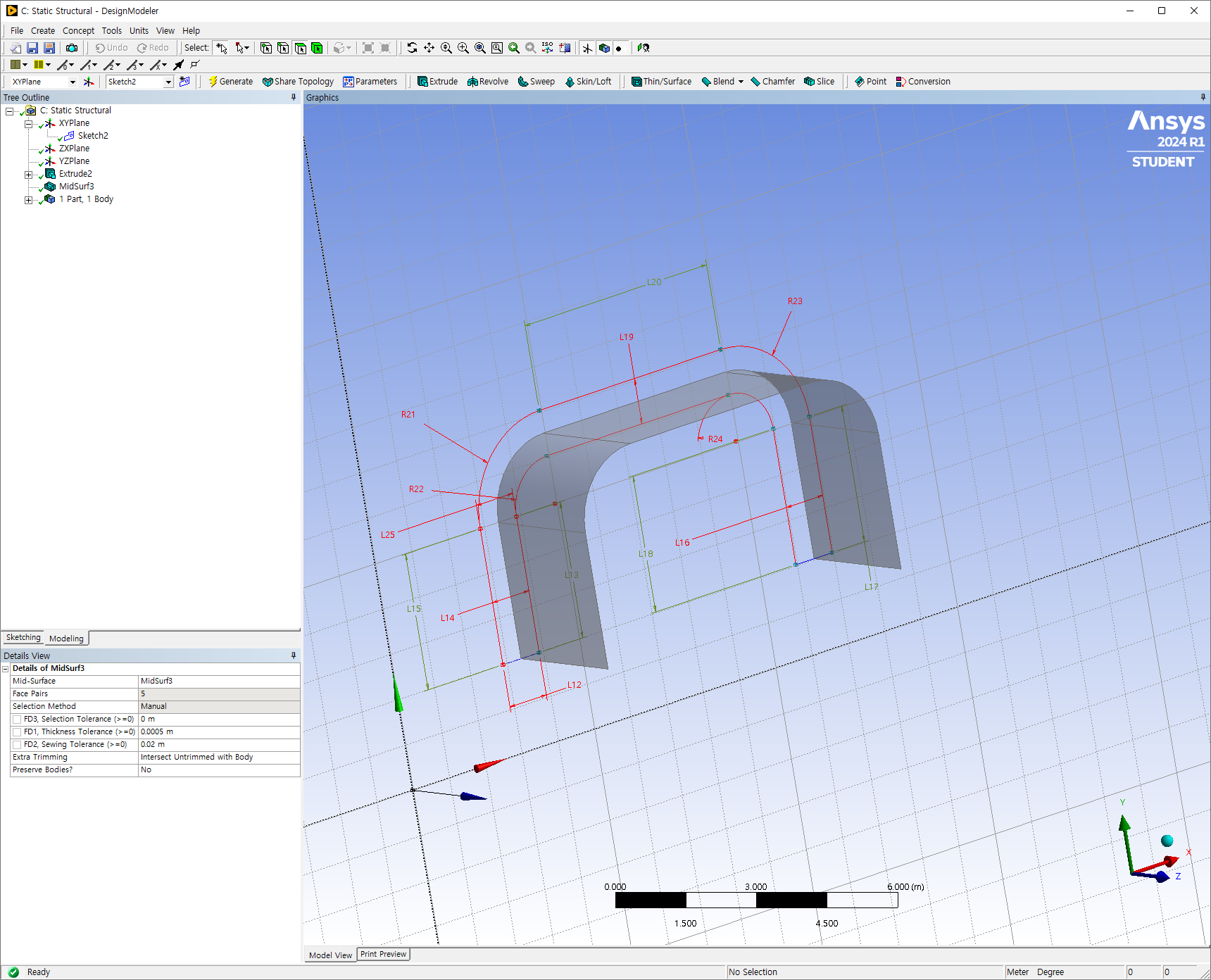

 다음과 같이 모델링을 한 후 Mid-Surface를 이용해 다음과 같이 만든다.

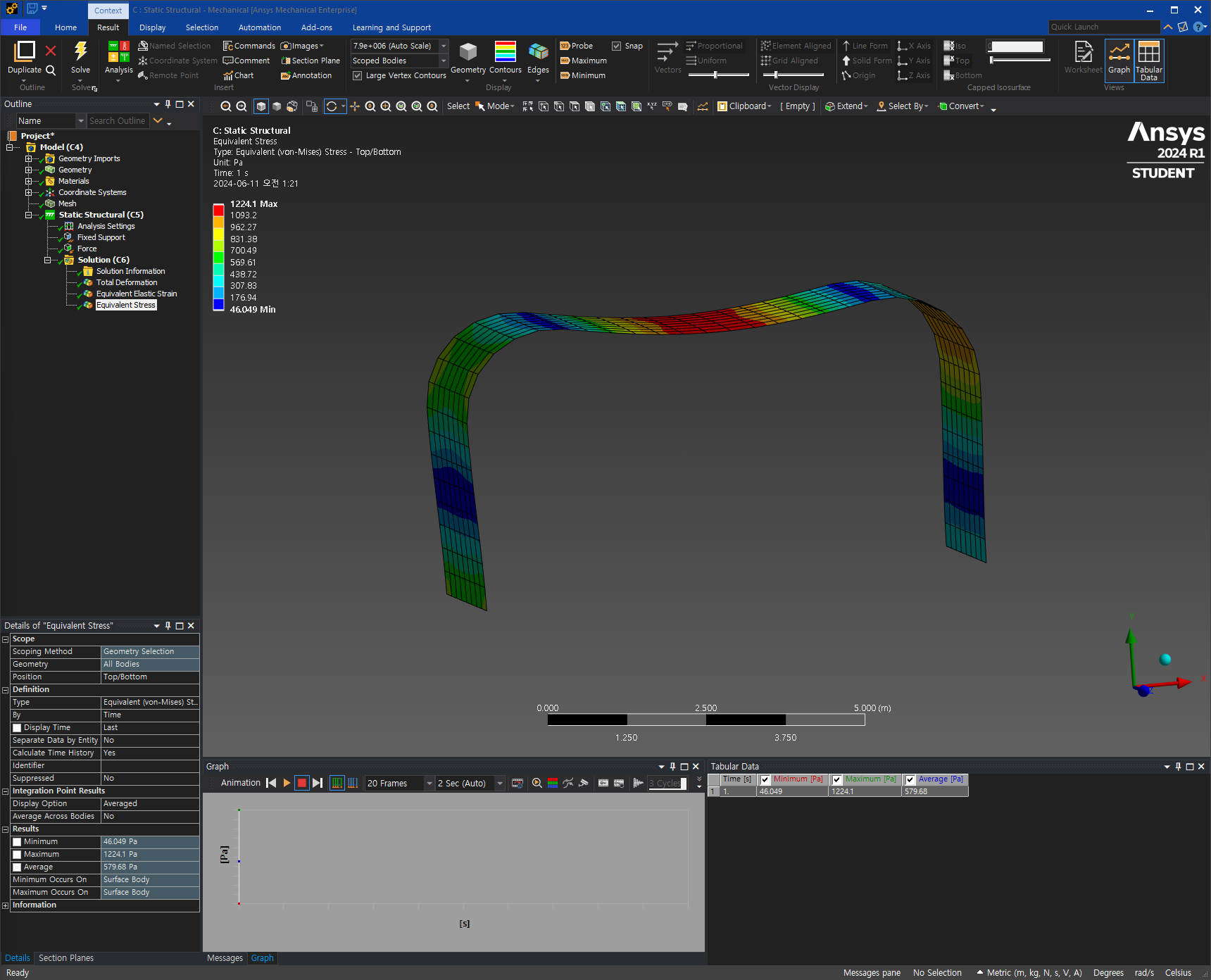

 Mesh를 생성하고 아랫 두 Edges를 Fixed한 다음 윗 면에 Force를 주면 다음과 같다.

Analysis with 1-D Elements

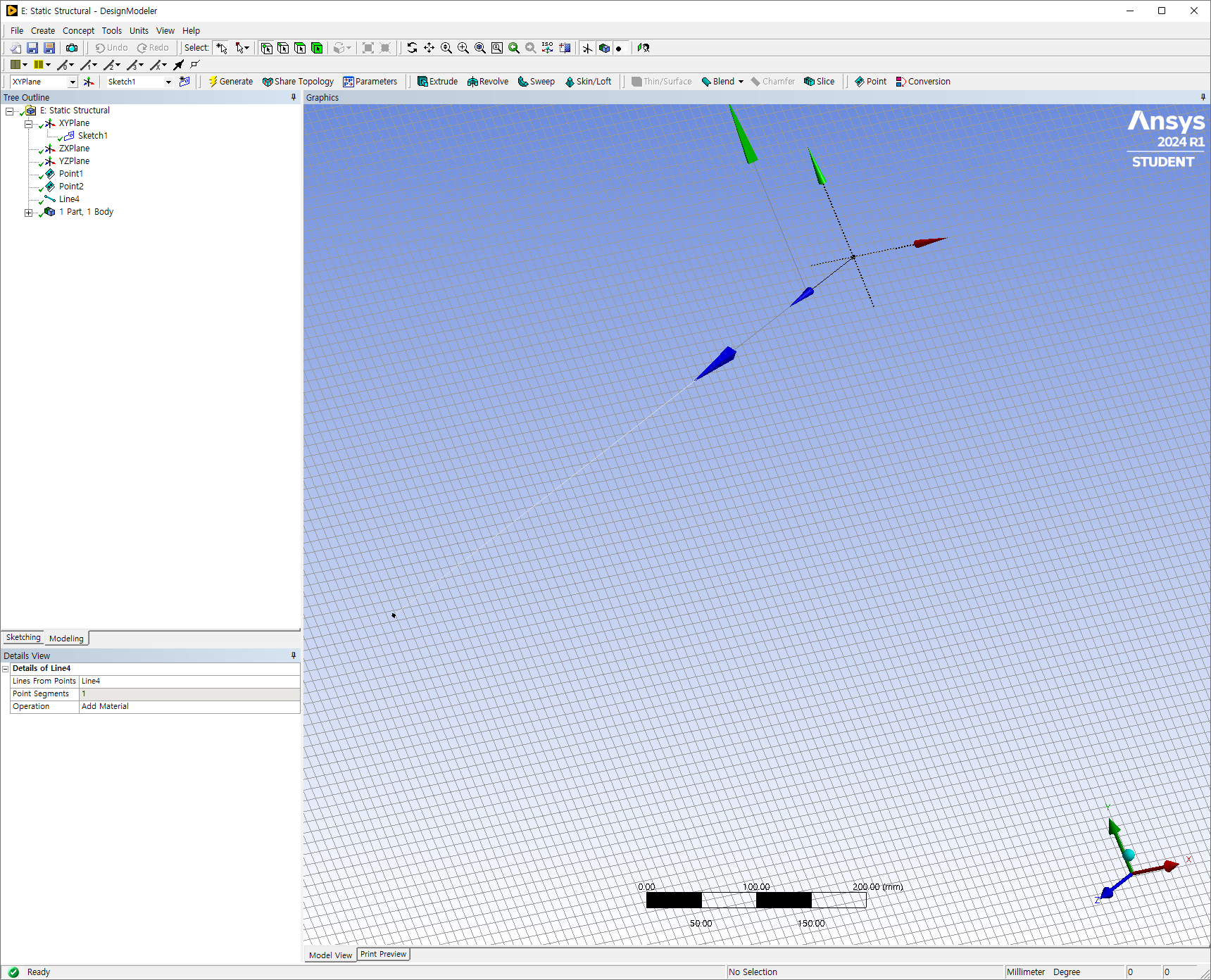

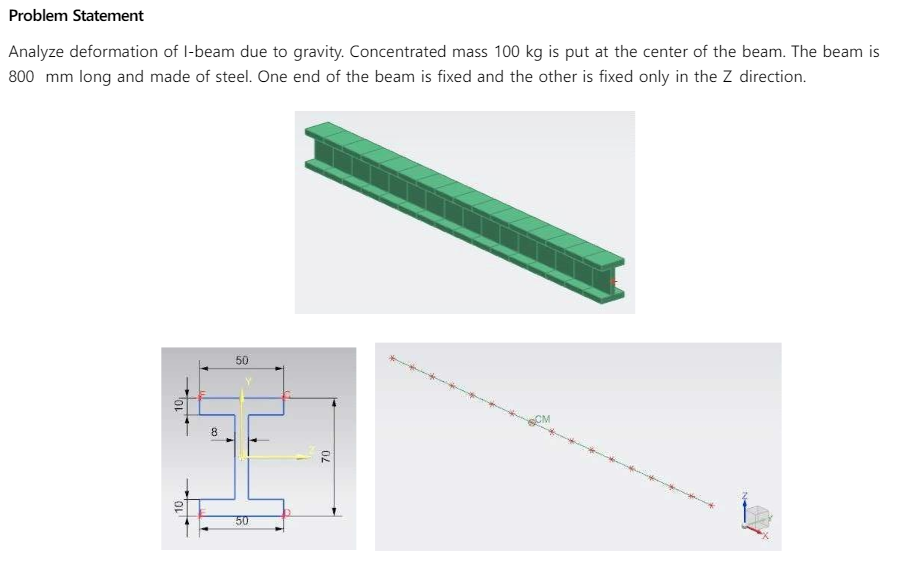

 Create탭의 Point를 눌러 (0, 0, 0)과 (0, 0, 800)에 두 Point를 생성한다. 그리고 Concept에서 Lines From Points를 선택하고 두 점을 클릭해 다음과 같이 Line을 생성한다.

 Concept의 Cross Section의 I Section을 클릭한 뒤 Dimensions를 입력해준다.

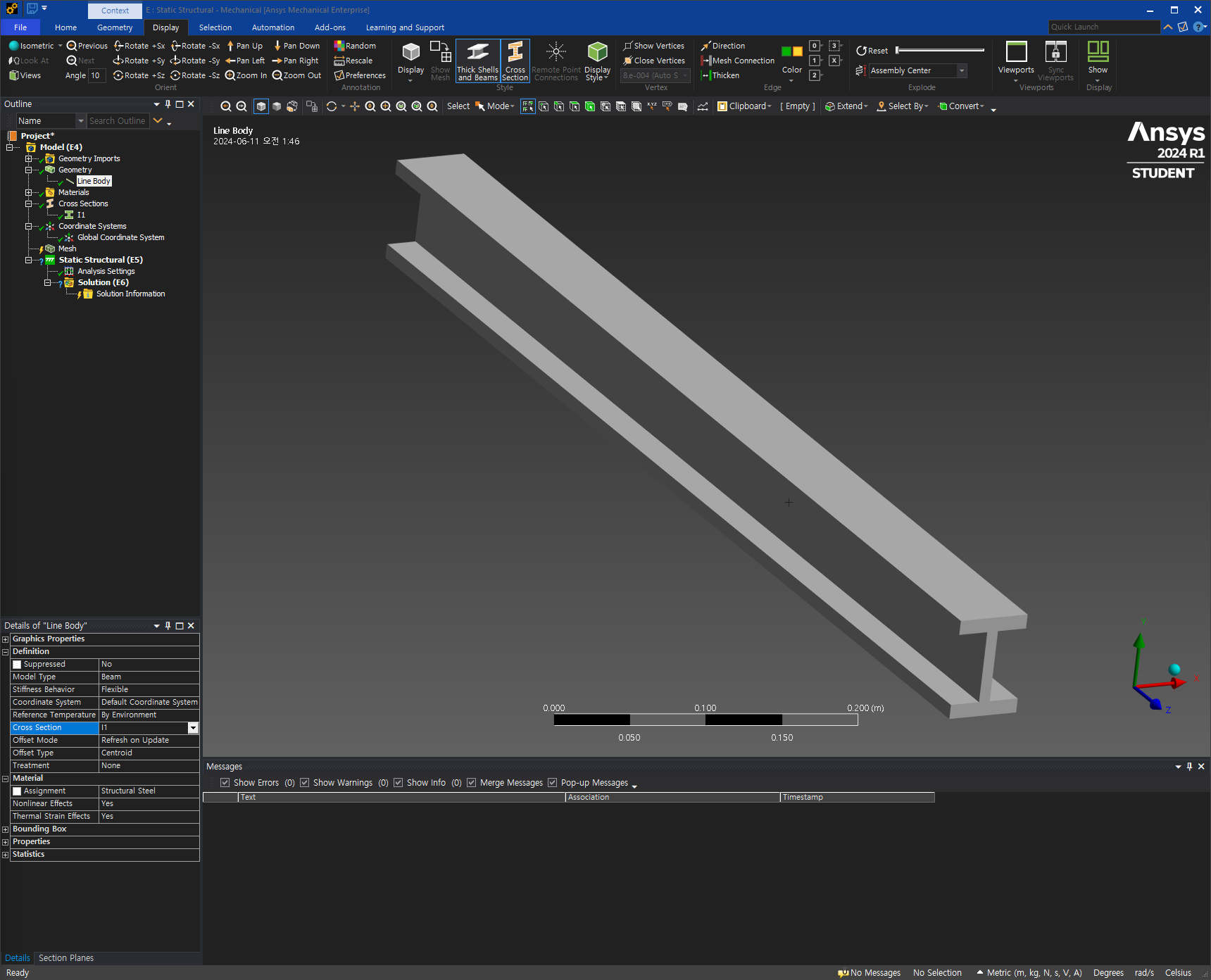

 Mesh에서 Line Body의 Cross Section을 l1으로 선택해주고 Cross Section과 Thick Shells and Beams를 클릭하면 다음과 같다.

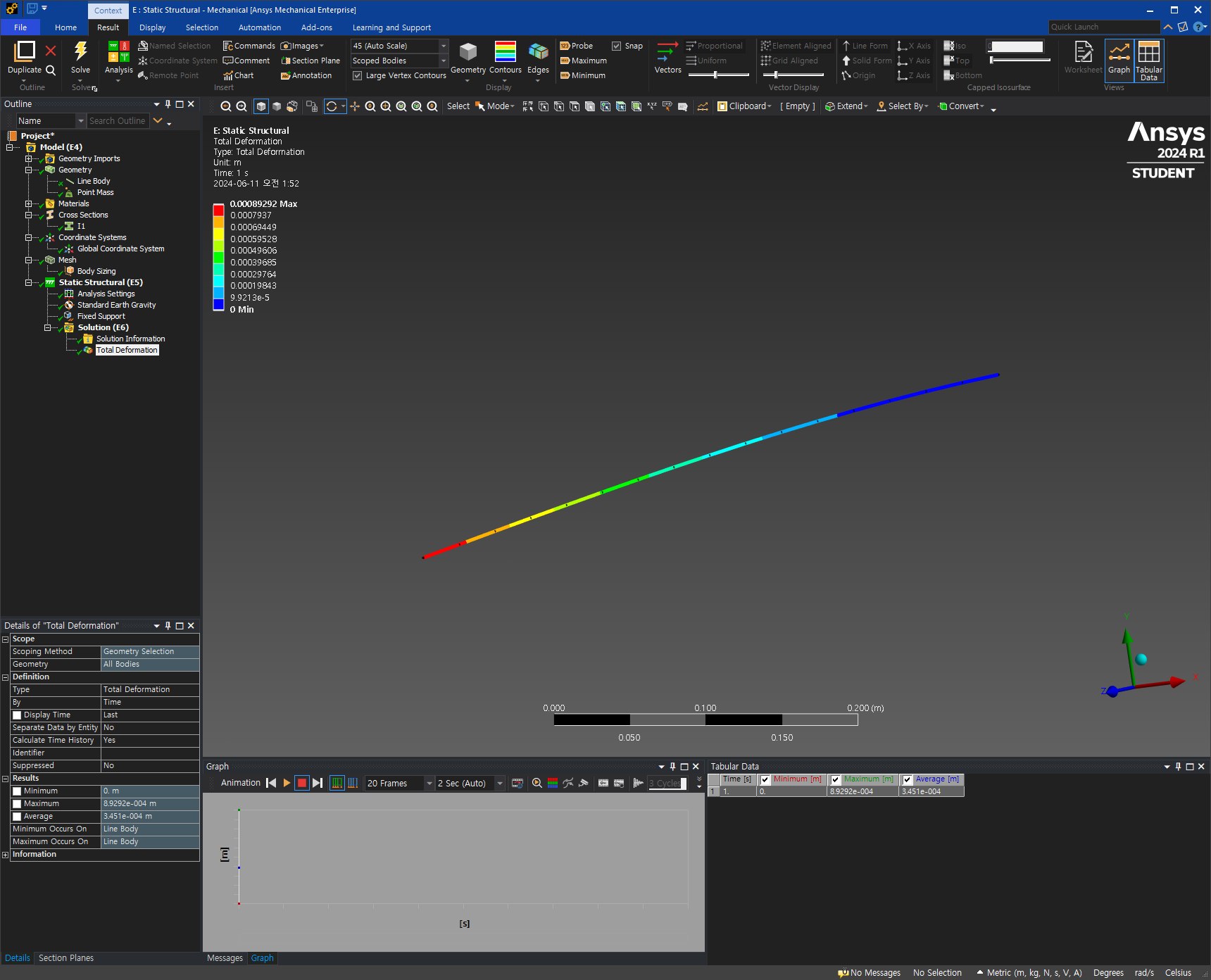

 Geometry에서 우클릭을 해 Point Mass를 한쪽 끝에 준 뒤, 다른 한 쪽은 Fixed를 시키고 -y방향으로 중력을 주고 Mesh의 size를 50mm로 설쟁해 Solve를 하면 다음과 같다.
